SHSPC 智能电能质量矫正装置

型号说明

工作原理

户外柱上型SHSPC 装置是采用模块式结构设计的动态无功补偿装置，由电压源型变流器和连接电抗器组成，电压器源型变流器可输出幅值、相位、频率均可调的三相交流电压。当不考虑SHSPC 变流器装置和连接电抗器的损耗时，电压源型变流器通过控制输出电压幅值与系统电压幅值相对大小关系来控制是否输出电流，以及输出感性还是容性的无功电流，最后实现无功指令的补偿。实际运行时，电压源型变流器输出频率与系统同步，且存在有功损耗，因此需要控制输出电压相位和幅值，来连续调节WSPS 输出无功大小和方向。

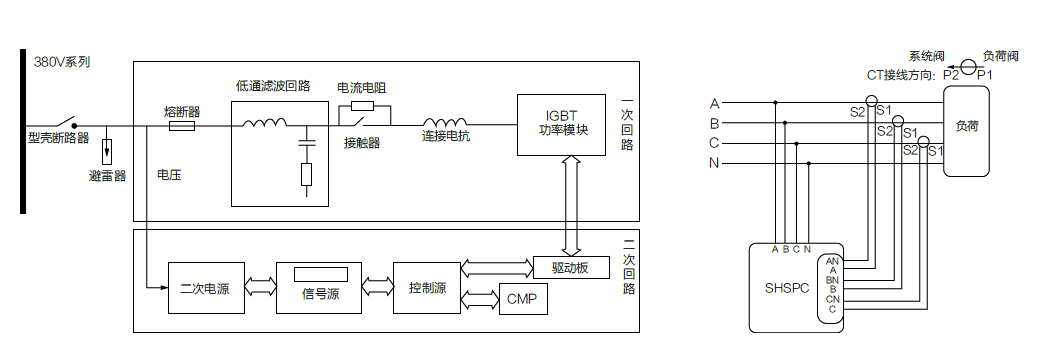

户外柱上型SHSPC 装置系统接线图。一次接端口为A、B、C、N，二次接线端子为A、B、C 三相CT 信号接口，CT 位于负荷侧。

产品优势

SHSPC 户外柱上型动态无功补偿装置主要由两大部分组成，分别是一次回路和二次回路。一次回路主要由IGBT 功率换流模块、链接电抗器、软启动回路、高频滤波回路、限流熔断器等部分组成，二次回路主要由二次电源、信号采集和数字控制等部分组成，其中和包括了一块5 英寸液晶显示触摸屏。
SHSPC 采用先进IGBT 电力电子开关器件及直流储能电容作为无功电流发生环节，运行安全、稳定、可靠、高效，动态响应时间快、模块化设计理念、宽电压工作范围、灵活的容量匹配，可以满足用户系统电压控制、无功补偿功率因数控制、三相不平衡补偿控制等多种需求，是用户的最理想选择。

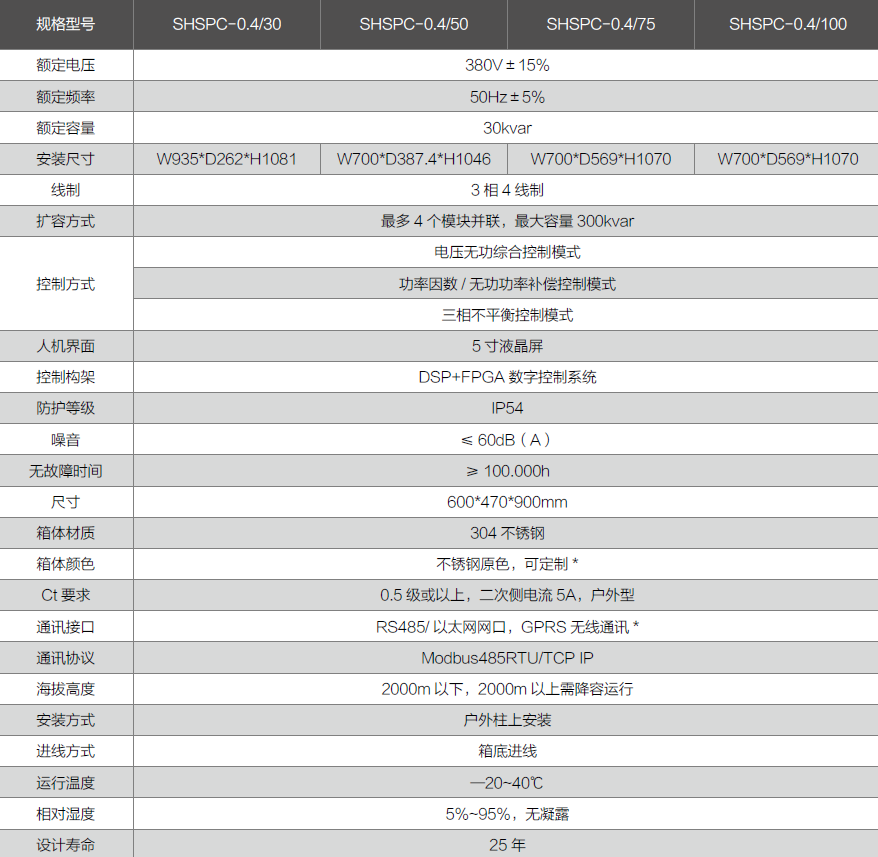

技术参数

解决电流三相不平衡及无功补偿

400V 配电网系统中，用户侧都是220V 单相供电，配电变压器出现不平衡负荷，不平衡会导致用电设备、变压器发热或严重烧毁。

功率因素低

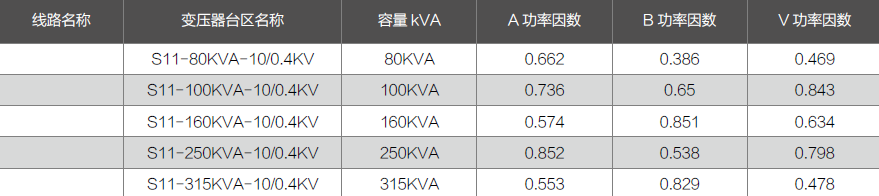

在小负荷情况下，功率因数一般低于0.53，在大负荷情况下，功率因数低于0.85，均低于0.90 考核标准，配电网运行损耗极大。某地区低压变压器功率因数统计表（轻负荷条件）

某地区低压变压器功率因数统计表（重负荷条件）

电压合格率低

400V 配电网线供电半径长、线损率高、电压衰减大、用电性质多为照明用电、负荷率低、用电高峰时段线路末端电压偏低、负荷低谷时段变轻载运行，容易导致电压越上限，电压合格率普遍较低。

变压发热严重、过载运行

由于谐波影响部分变压器发热严重、噪音大，部分台区配电变压器由于设施老旧，配电容量不够、老化严重，在高温、节假日，处于严重过载运行状态，极易出现销毁等事故。

目前广泛使用的电容强的补偿装置起不到作用

10/0.4kV 户外配电变压器仍广泛使用分组投切电容器组，有补偿台阶，在实际补偿中极易出现过补或欠补，还易出现谐波放大，影响系统运行安全性；使用接触器作为投切开关，寿命很短，大部分补偿装置在安装1-3 年后均不能正常投切，要么不投、要么全投，起到大补偿效果；在轻负荷条件下，配电网系统电压会有抬升，此时投入电容器补偿后会更进一步抬升电压。
电容器的补偿装置安全性不高（谐波放大），治理效果不好（过补偿、欠补偿），运行不稳定（强谐波环境下甚至无法投入运行），损坏率高，维护成本高，全生命周期，造成大量损耗。

典型应用

某电力公司，农村配电网存在电压波动，电压合格率偏低，系统功率因数偏低，配电系统动行损耗大等问题。电压合格率是衡量供电服务好坏的重要指标之一，与客户的日常生活息息相关。同时还将增加电能损耗，影响供电质量以及提高用电成本。
针对该客户存在问题，圣衡电力从解决客户实际问题的角度出发，经过现场实地电能质量测试、工程技术方案确定等多方面工作，最终确定了400kVA 变压器安装100kvar 户外柱上型SHSPC 装置1 套。
经过现场测试，户外柱上型SHSPC 装置现场运行效果优异，起到了稳定380V 母线电压和偿系统功率因数等双重作用。

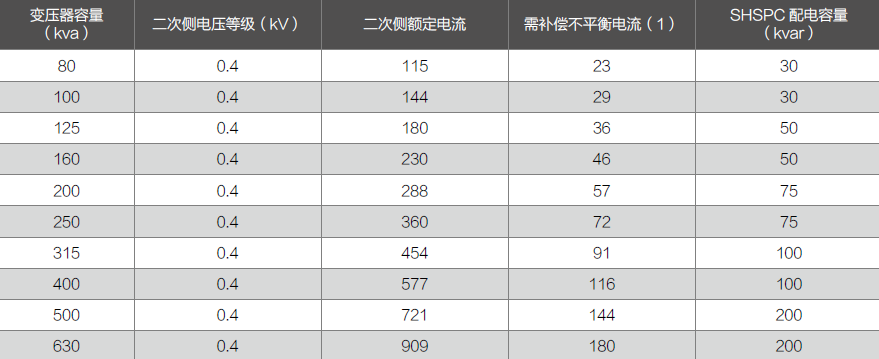

选型速查表

订货须知

产品型号、名称和数量；
一次回路线路方案编号、系统图及排列图；
二次回路原理图、端子排列图；
一、二次回路中所选用的元件的型号、规格及数量；
母线型号及规格，否则按制造厂标准提供；
如需提供线桥，必须提供跨距尺寸及其特殊的要求；
若有特殊要求同制造厂商定。
