产品名称

SHLSVG系列动态滤波补偿系统

SHLSVG 动态滤波补偿装置是基于先进的柔性输配电技术开发的创新一代产品。将有源与无源滤波补偿技术有机结合，突破传统应用，在有效降低成本的同时，实现滤波补偿效果。SHLSVG 的无源单元采用先进的模块化设计，拆装维护方便，通风散热好。SHLSVG 的有源单元采用先进的技术的有源滤波技术，滤波效果好，功能更强大。

所属分类

滤波补偿配件

产品描述

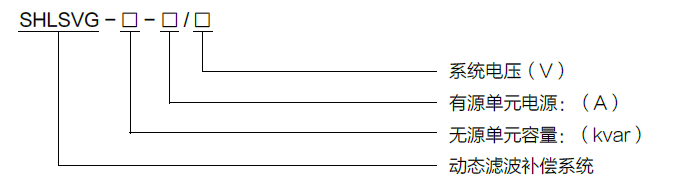

型号说明

产品特性

控制方式灵活
将有源与无源滤波补偿技术优势互补，有一个控制起来灵活设置无功补偿的动态范围及滤除谐波的容量；自动跟踪负荷变化，分相无级输出容性或感性无功电流；可以滤除2-50 次谐波，有源单元用于谐波滤除和无功补偿的容量根据设定优先级自动调整。
响应速度快、补偿精度高
利用有源单元可以产生双向（感性及容性）无功电流的特性，实现远远超出晶闸管投切速度的极速动态无功补偿；并且可实现分相无级调节，在容量允许条件下，轻松将功率因数提升至1.
高性价比
无源单元不仅具有提升功率因数的功能，还可以用于滤除低次谐波；有源单元不仅具有动态滤除谐波的功能，还具有快速分相无功补偿的功能；在保证滤波效果的同时，有效降低有源单元的容量，实现较高的性能价格比。
工业化结构设计
采用模块化设计，安装维护方便；结构紧凑，占地面积小；装置效率高，自身功耗低。
智能监控
大屏幕HMI 人机界面，运行参数、工作状态一目了然，故障自动诊断；具备远程通许接口，可实时远程监控。

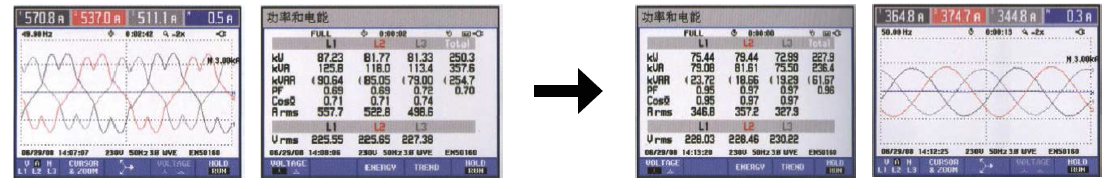

图注：以上为某汽车制造企业冲压设备的无功补偿及谐波治理项目中，采用SHLSVG 治理前后的检测数据。

技术参数

额定电压：400V，690V（特殊规格可定制）
无功补偿: 可设定目标功率因数，或设置无功补偿比例
滤波性能：可滤除2~25 次谐波 4 线产品可滤除中性线谐波
通信方式：以太网（TCP/IP），RS485，Modbus 协议
响应时间：≤ 5ms
冷却方式：风冷
结构形式：柜式结构
防护等级：IP20（特殊要求可定制）
功耗：≤ 2.5%
噪音：＜ 60dB
环境温度：≤ 40℃
海拔高度：2000m（2000m 以上，以1%/100 降容）
柜型：兼容多种柜型，可根据客户要求定制
注：产品更新后上述技术参数会变化

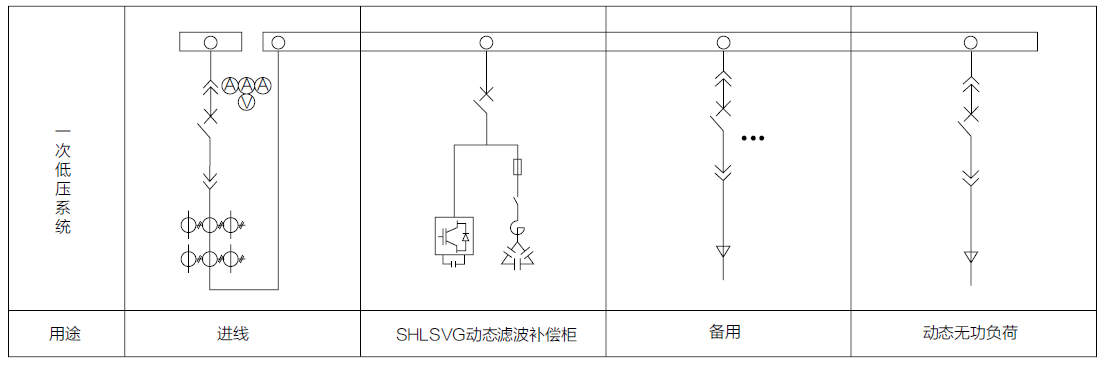

设计上图方式
