SHSVG1 系列静止无功发生器
产品名称

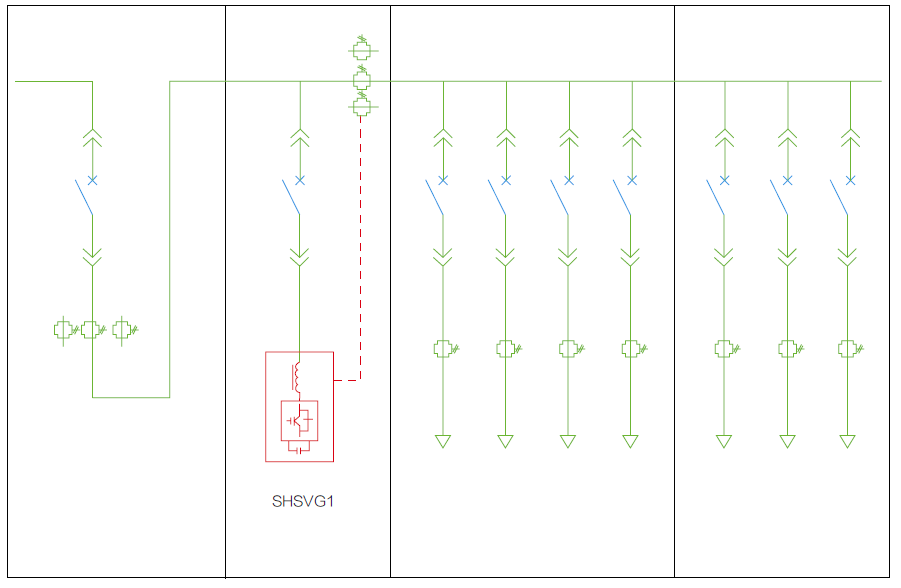

SVG 是新一代静止无功发生器（Static Var Gompensator，简称SVG），是无功补偿领域最新技术应用代表。SVG 并联于电网中，相当于一个可变的无功电流源，其无功电流可以灵活控制，自动补偿系统所需的无功功率，国际上又称静止补偿器（StaticGompensator，简称STATCOM，当用在配电系统中也称为DSTATCOM.) 一方面有效的解决了谐波无功干扰并联电容器投切补偿的问题，另一方面可根据用户实际要求抑制或治理谐波，清洁电网环境。

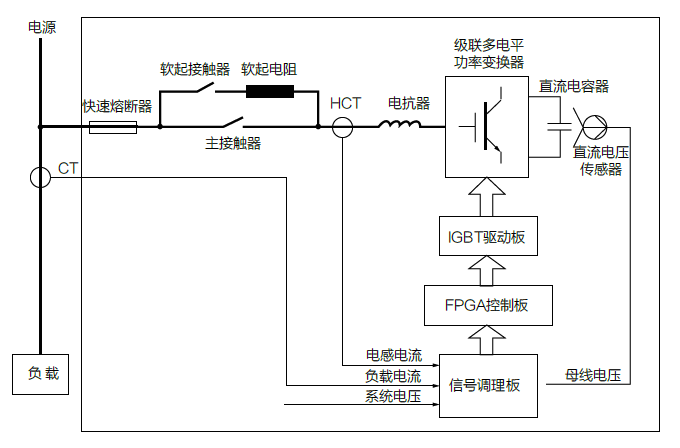

SVG 采用可关断电力电子器件（如IGBT）组成自换相桥式电路，经过电抗器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流。迅速吸收或发出所需的无功功率，实现快递动态调节无功的目的。工作中，通过调节逆变桥中IGBT 器件的开关，可以控制直流逆变到交流的电压的幅值和相位，因此，整个装置相同于一个调相电源。通过检测系统中所需的无功，可以快速发出大小相等、相位相反的无功，实现无功的就地平衡，保持配电系统高功率。

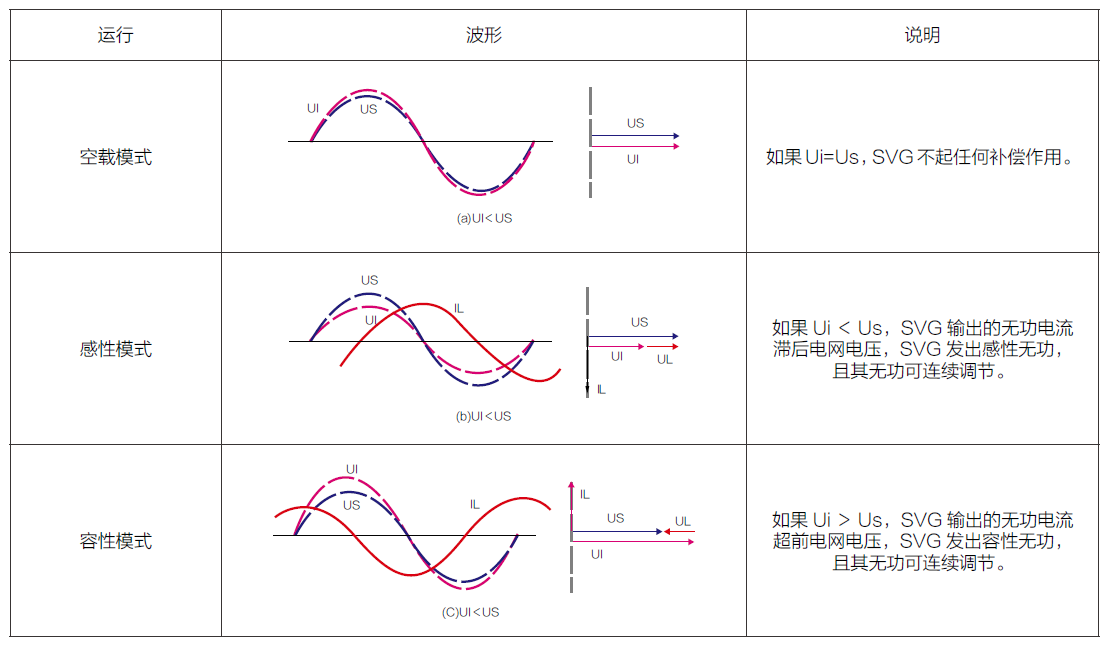

三种运行模式
IGBT 型补偿装置SVG 相对于传统的固定电容器补偿、机械开关投切电容器、晶闸管投切电容器为主要代表的补偿方式，有着无可
比拟的优势：
具备抗谐波功能，更保障系统安全：SVG 是可控电流源，只补偿基波无功电流，对系统参数不敏感，不会与电网抗发生谐振；系统谐波电流不会对补偿设备造成损坏，使其寿命延长、维护工作量少；同事避免串联电抗的电容器组可能造成的谐波放大，防止系统其它设备及补偿设备因谐波过电压而损坏。

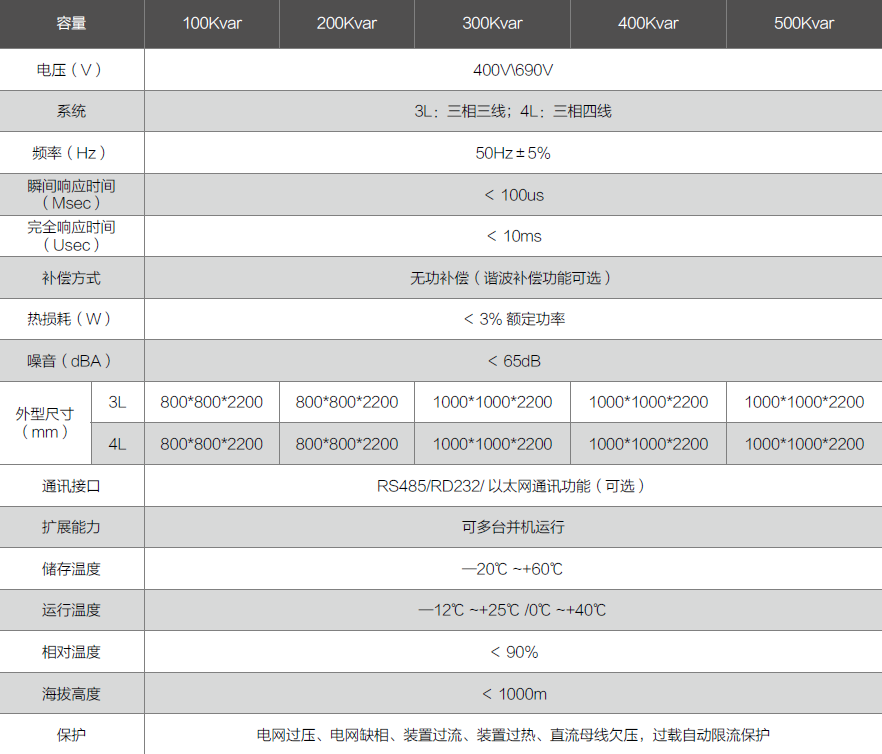

单台容量大：SHSVG1 系统静止无功发生器单台容量可达400Kvat，可实现多台并联运行。
启动电流小：采用自励方式启动，启动速度快且冲击电流限值在很小的幅值。任意组合的连续补偿范围，可以从额定感性工况到额定容性工况连续输出。
动态响应速度快：具有10ms 以内的快速输出的无功特性；连续平滑补偿，更高速的响应速度使其对快速变化的冲击负载具有更好的补偿效果，对闪变的也有很好的抑制效果。
优异的谐波输出特性：既可以输出近似正弦波的无功电流（不含谐波，用于电网补偿），也可以输出设定次数的谐波电流（用于负荷谐波滤波），即SHSVG1 系列产品输出电流是完全有源可控制的，完全可控制的，完全满足用户的需求。电气部分采用布特的H 桥式电路：把系统线电压分解成相电压处理，大幅提高了设备的可靠性。输出电流波形平滑，装置损耗低，自
适应的控制算法，能适应任何系统阻抗的变化。
实时故障记录和事件记录。
Modbus-RTU 通讯协议。
注：可根据用户要求另行设计
