SH1000 系列谐波保护器
产品名称
产品描述
丹顿集团公司推出SH1000 系列谐波保护器实现在谐波的环境下保护各种精密控制设备，如电脑、PLC、传感器、无线设备、CT 机、DSC 等，使其免受谐波危害。
采用SH1000 完全符合IEC6100-4-5，IEC60939-1-2 等标准。
理想的供电应是单一恒定频率与规定幅值的稳定电压。但随着各种新型、高效、多功能用电设备的不断更新，这些非线性电气设备使电网电压、电流波形实际上是不同程度畸变的非正弦波。非正弦波含有会直接对用户设备及人体产生危害的高档谐波。
由于电子计算机、微处理器以及其他电子仪器设备普通存在对供电电源的谐波质量要求很高的特点，由于高次谐波的存在，使得这些高灵敏的电子系统中运行时，经常出现程序运行错误、数据错误、时间错误、死机、无故重新启动甚至造成用电设备永久性损坏，给人们的工作和日常生活造成了巨大损失。一般设备在“瞬变”发生频次20 万次/ 小时状态下工作，电子设备寿命会缩短40%，电机设备寿命会缩短30%，照明设备寿命会缩短35%-45%。据统计，电子设备的故障有75% 是由于瞬间和浪涌造成的。基本上每当一个电感负荷被切断时，就会有比正常电压的峰值高很多倍的用户侧高次的谐波产生。
SH1000 谐波保护器正是针对用户侧高次谐波（2KHZ-10MHz）的污染，为用电设备提供谐波保护，改善越来越恶劣的电能质量的设备。SH1000 谐波保护器采用了超微晶合金材料与创新科技的特别电路，对用电设备产生的随即用户测高次谐波和高频噪音、尖峰脉冲等干扰具有抑制和吸收作用；随时跟踪电源波形，瞬间滤除电源中尖峰、用户侧谐波、杂波，矫正因谐波影响而产生畸变的电源波形；对噪音进行消化，改善电源波形，使电网电源波形变的光滑清洁，即提高了电网质量，又保证了仪器设备的正常运行。
注：适当针对末端的用户侧含量较低的谐波进行保护，常用来与SH1000
SHAPF SH99 产品配合形成三级防护体系。同时，在一些谐波较小，但是要
求很高的场合，SH1000 也可单独应用。
说明：
1、SH1000 产品为并联安装方式，可以多个同时并联安装。
2、SH1000 产品中的星形连接多用于一般工业，民用系统。
3、SH1000 产品中的三角形连接多用于电动机应用场合。
4、SH1000 产品中的690V 参数用于煤矿等特殊电压等级。
本配电室具备谐波保护功能，进线主回路采用SH1000，SHAPF 有源滤波柜，出现重要回路或重要设备采用SH1000-3 谐波保护器。
说明：
1、大楼及商业建筑可在每一层的配电柜中选用一台或多台SH1000-3 谐波保护器。
2、大楼及商业建筑如有房间放置大量如计算机、交换机、网络等重要工厂设备，建议在房间配电盘中再选用一台SH1000-3 谐波保护器。
在有大量紧密仪器的现场，如CT 机、心电图等部门，建议单独装配SH1000。
采用SH1000 完全符合IEC6100-4-5，IEC60939-1-2 等标准。
理想的供电应是单一恒定频率与规定幅值的稳定电压。但随着各种新型、高效、多功能用电设备的不断更新，这些非线性电气设备使电网电压、电流波形实际上是不同程度畸变的非正弦波。非正弦波含有会直接对用户设备及人体产生危害的高档谐波。
由于电子计算机、微处理器以及其他电子仪器设备普通存在对供电电源的谐波质量要求很高的特点，由于高次谐波的存在，使得这些高灵敏的电子系统中运行时，经常出现程序运行错误、数据错误、时间错误、死机、无故重新启动甚至造成用电设备永久性损坏，给人们的工作和日常生活造成了巨大损失。一般设备在“瞬变”发生频次20 万次/ 小时状态下工作，电子设备寿命会缩短40%，电机设备寿命会缩短30%，照明设备寿命会缩短35%-45%。据统计，电子设备的故障有75% 是由于瞬间和浪涌造成的。基本上每当一个电感负荷被切断时，就会有比正常电压的峰值高很多倍的用户侧高次的谐波产生。
SH1000 谐波保护器正是针对用户侧高次谐波（2KHZ-10MHz）的污染，为用电设备提供谐波保护，改善越来越恶劣的电能质量的设备。SH1000 谐波保护器采用了超微晶合金材料与创新科技的特别电路，对用电设备产生的随即用户测高次谐波和高频噪音、尖峰脉冲等干扰具有抑制和吸收作用；随时跟踪电源波形，瞬间滤除电源中尖峰、用户侧谐波、杂波，矫正因谐波影响而产生畸变的电源波形；对噪音进行消化，改善电源波形，使电网电源波形变的光滑清洁，即提高了电网质量，又保证了仪器设备的正常运行。
型号说明
注：适当针对末端的用户侧含量较低的谐波进行保护，常用来与SH1000
SHAPF SH99 产品配合形成三级防护体系。同时，在一些谐波较小，但是要
求很高的场合，SH1000 也可单独应用。
说明：
1、SH1000 产品为并联安装方式，可以多个同时并联安装。
2、SH1000 产品中的星形连接多用于一般工业，民用系统。
3、SH1000 产品中的三角形连接多用于电动机应用场合。
4、SH1000 产品中的690V 参数用于煤矿等特殊电压等级。
高次谐波的主要危害
（1）使设备（如PLC、音响、医疗设备、继电保护、测量仪表、电力电子器件、计算机系统、精密仪器等）运转不正常或不能正确操作；
（2）产生谐波损耗，使用电设备效率降低；
（3）加速电气设备绝缘老化，使其容易击穿，从而缩短他们的使用寿命；
（4）引起串联谐振及并联谐振，放大谐波，造成危险的过电压或过电流；
（5）干扰通讯系统，降低信号的传输质量，破坏信号的正确传输，甚至损坏通信设备。
（2）产生谐波损耗，使用电设备效率降低；
（3）加速电气设备绝缘老化，使其容易击穿，从而缩短他们的使用寿命；
（4）引起串联谐振及并联谐振，放大谐波，造成危险的过电压或过电流；
（5）干扰通讯系统，降低信号的传输质量，破坏信号的正确传输，甚至损坏通信设备。
谐波保护器的作用
SH1000 谐波保护器在消除了谐波的同时，减少了导体的集肤效应，避免了导体的温度升高，使变压器的铜损、铁损大为降低，减少了不必要的能耗。同时，SH1000 谐波保护器还消除了对用电设备极具破坏性的用户侧谐波、尖峰信号等杂波，从而使各相电路中的电源、电压趋于平衡，相位差保持一致，充分发挥了各类设备的设计功能，以达到不浪费电能的目的。
SH1000 谐波保护器采用高科技产品超微晶合金材料，即可以降低由于仪器设备产生用户侧高频稀薄和高频噪声，防止用电设备产生的污染进入到电网中，同时又能防止电网中高频率谐波、高频噪音、用户侧谐波、尖峰瞬变等污染进入到仪器设备，干扰仪器设备的运行。在2kHz~10MHz 频内有较好的滤波吸收效果，达到提高电能质量的效果。
采用SH1000 谐波保护器解决了设备遇到的众多问题
自动保护用电设备
由于设备自身产生的接地电流在设备和真实地之间会引发一个电压降，当噪声频率比较高的时候，很容易噪声计算机电子设备、PLC、电机电器等电脑死机。
SH1000 能自动消除具有破坏性的高次谐波，高频噪声、用户侧谐波、尖峰瞬变等，确保了用电设备的使用寿命。
净化电源
SH1000 谐波保护器具有很强的抑制和消除能力，最高可消除99% 的因各种谐波引起的电压、电流的畸变，防止谐波引起的计算机
屏幕频内，以及由于开关、短路、负载变化引起的灯光频内。
提高IT 设备谐波环境，防止数据网络堵塞
IT 设备是精密性的设备，对各种频率的干扰十分敏感，有高次谐波引起的电压畸变将严重影响IT 设备质量，是通信线路比特错误率大大提高，基本可以高到整个网络瘫痪。
保护功率因数补偿设备
高次谐波率可能和杂散的电网电感及功率因数补偿（PFC）设备组合的谐波频率形成并联谐振回路，谐振电路引起的谐波放大时电压和电流波形畸变更为严重，从而导致设备过早出现故障。SH1000 消除了谐波污染，确保了功率因数补偿设备的使用寿命。
防止保护装置的误跳闸
谐波电流会导致断路器误跳闸或是在该跳闸的时候根本不跳。
SH1000 谐波保护器采用高科技产品超微晶合金材料，即可以降低由于仪器设备产生用户侧高频稀薄和高频噪声，防止用电设备产生的污染进入到电网中，同时又能防止电网中高频率谐波、高频噪音、用户侧谐波、尖峰瞬变等污染进入到仪器设备，干扰仪器设备的运行。在2kHz~10MHz 频内有较好的滤波吸收效果，达到提高电能质量的效果。
采用SH1000 谐波保护器解决了设备遇到的众多问题
自动保护用电设备
由于设备自身产生的接地电流在设备和真实地之间会引发一个电压降，当噪声频率比较高的时候，很容易噪声计算机电子设备、PLC、电机电器等电脑死机。
SH1000 能自动消除具有破坏性的高次谐波，高频噪声、用户侧谐波、尖峰瞬变等，确保了用电设备的使用寿命。
净化电源
SH1000 谐波保护器具有很强的抑制和消除能力，最高可消除99% 的因各种谐波引起的电压、电流的畸变，防止谐波引起的计算机
屏幕频内，以及由于开关、短路、负载变化引起的灯光频内。
提高IT 设备谐波环境，防止数据网络堵塞
IT 设备是精密性的设备，对各种频率的干扰十分敏感，有高次谐波引起的电压畸变将严重影响IT 设备质量，是通信线路比特错误率大大提高，基本可以高到整个网络瘫痪。
保护功率因数补偿设备
高次谐波率可能和杂散的电网电感及功率因数补偿（PFC）设备组合的谐波频率形成并联谐振回路，谐振电路引起的谐波放大时电压和电流波形畸变更为严重，从而导致设备过早出现故障。SH1000 消除了谐波污染，确保了功率因数补偿设备的使用寿命。
防止保护装置的误跳闸
谐波电流会导致断路器误跳闸或是在该跳闸的时候根本不跳。
谐波保护器的特性
应用频段宽
SH1000 能吸收各种频率各种能量的谐波干扰。自动消除对用电设备产生的随机高次谐波和高频噪声、脉冲尖峰、电涌等干扰。
高可靠性
SH1000 无源并联在电路中，导轨安装，将谐波消除在发生源。随时跟踪电压波形，矫正因谐波影响而产生畸变的电压波形。保障设备运行SH1000 本身不耗电，而且采用谐波保护减少了仪器设备的故障率和机器误操作，全面克服了由于谐波污染导致用电装置电能利用效率降低，故障率高的问题，保障了设备的安全运行。
经久耐用，安全可靠
SH100 采用超微晶合金材料与特别电路，航空铝材和工程塑料一体的外壳，接线端子进行了专门设计的耐高温处理，无需日常维护。国际标准
SH1000 完全符合以下标准：
IEC61000-4-5，IEC60939-1-2
UI1449 2nd Edition TVSS Testing
CSA Standards Class 909101&909181
CSA std.C22
NEMALS-1，NEC SurgeSuppression
Standards，Electrical Notice516
SH1000 能吸收各种频率各种能量的谐波干扰。自动消除对用电设备产生的随机高次谐波和高频噪声、脉冲尖峰、电涌等干扰。
高可靠性
SH1000 无源并联在电路中，导轨安装，将谐波消除在发生源。随时跟踪电压波形，矫正因谐波影响而产生畸变的电压波形。保障设备运行SH1000 本身不耗电，而且采用谐波保护减少了仪器设备的故障率和机器误操作，全面克服了由于谐波污染导致用电装置电能利用效率降低，故障率高的问题，保障了设备的安全运行。
经久耐用，安全可靠
SH100 采用超微晶合金材料与特别电路，航空铝材和工程塑料一体的外壳，接线端子进行了专门设计的耐高温处理，无需日常维护。国际标准
SH1000 完全符合以下标准：
IEC61000-4-5，IEC60939-1-2
UI1449 2nd Edition TVSS Testing
CSA Standards Class 909101&909181
CSA std.C22
NEMALS-1，NEC SurgeSuppression
Standards，Electrical Notice516
应用场合
计算机电子设备、PLC、电机、电器等芯片死机，寿命大幅缩水
电源净化、消除浪涌、尖峰电压、电路噪音和静电等干扰
可控硅整流装置
各类变频装置
电脑伺服器（包括流水生产线上的各类伺服马达等）
电子调光装置
电子镇流装置
各类高压灯具（碘钨灯、水银灯、节能灯、日光灯等）
电脑供电系统
不间断电源装置（UPS）
电梯、空调等
复印机、微波炉、录像机、电视机及各类充电器等日常办公生活用电器
电脑网络
数字通讯设备
电源净化、消除浪涌、尖峰电压、电路噪音和静电等干扰
可控硅整流装置
各类变频装置
电脑伺服器（包括流水生产线上的各类伺服马达等）
电子调光装置
电子镇流装置
各类高压灯具（碘钨灯、水银灯、节能灯、日光灯等）
电脑供电系统
不间断电源装置（UPS）
电梯、空调等
复印机、微波炉、录像机、电视机及各类充电器等日常办公生活用电器
电脑网络
数字通讯设备

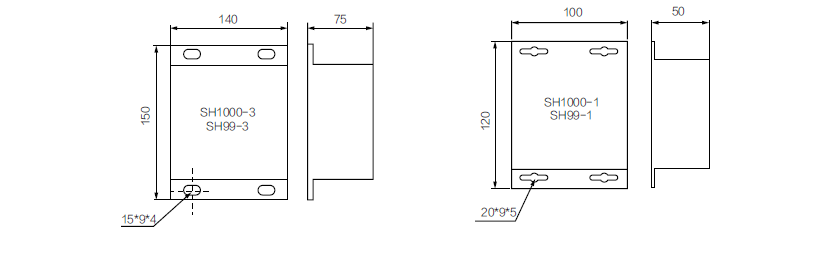

产品外观尺寸图

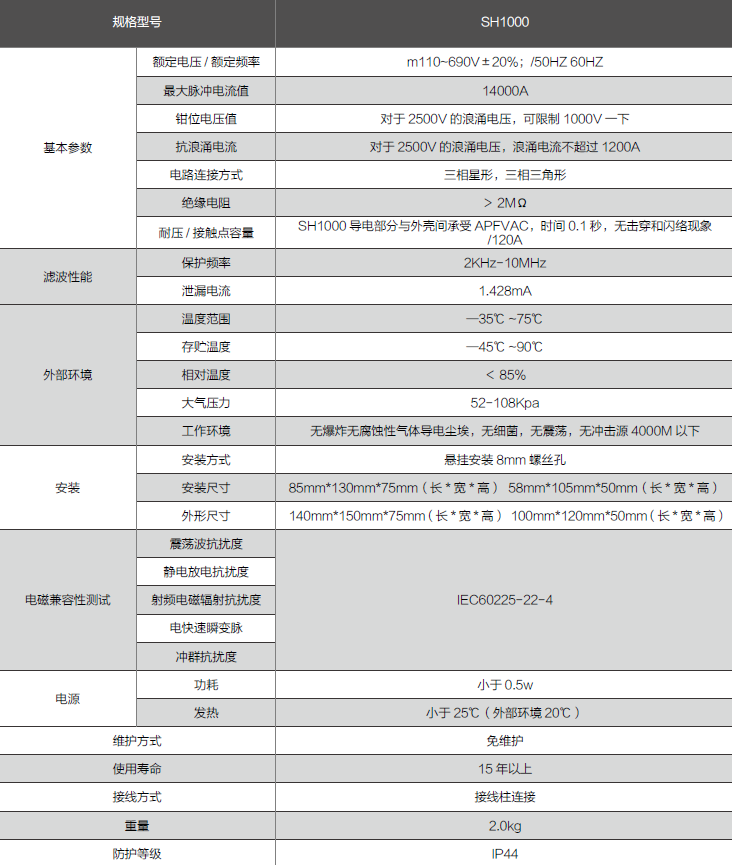

技术参数

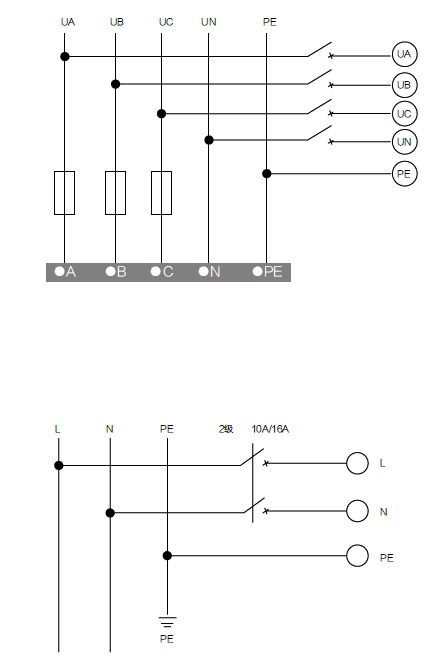

谐波保护器典型接线图

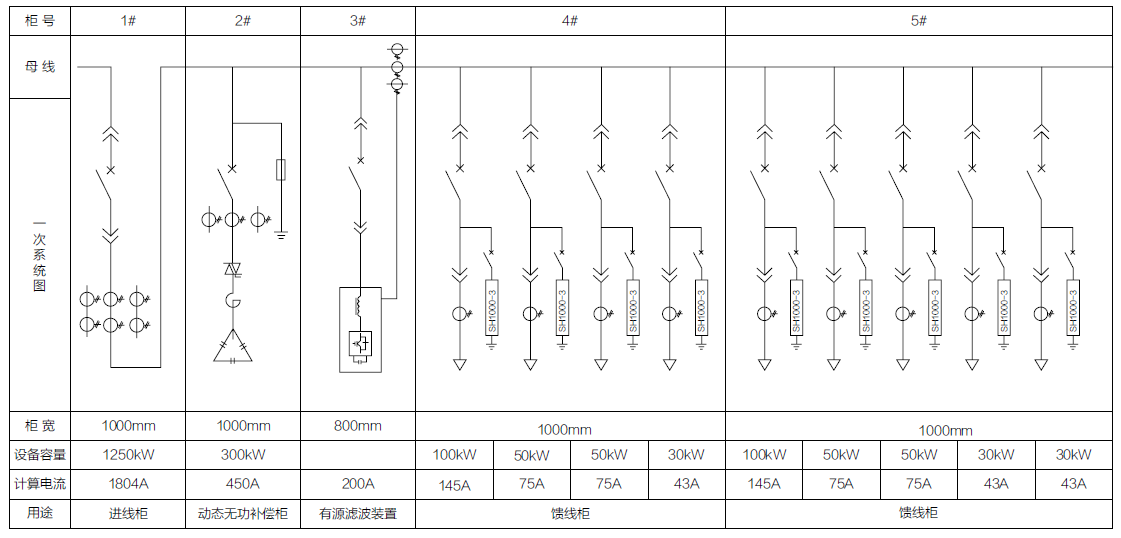

SH1000 典型设计方案
本配电室具备谐波保护功能，进线主回路采用SH1000，SHAPF 有源滤波柜，出现重要回路或重要设备采用SH1000-3 谐波保护器。
说明：
1、大楼及商业建筑可在每一层的配电柜中选用一台或多台SH1000-3 谐波保护器。
2、大楼及商业建筑如有房间放置大量如计算机、交换机、网络等重要工厂设备，建议在房间配电盘中再选用一台SH1000-3 谐波保护器。
在有大量紧密仪器的现场，如CT 机、心电图等部门，建议单独装配SH1000。
