产品名称

SHCK1 系列低压串联电抗器

电容器在补偿容性无功功率的时候，往往会受到低压电网内谐波电流、合闸涌流及操作过电压的影响，造成电容器损坏和功率因数降低。电容器前端加装串联调谐电抗器，能有效抑制和吸收电网谐波，改善系统电压波形，提高系统的功率因数，并有效地抑制合闸涌流及操作过电压，延长电容器的使用寿命，保证电网安全运行。

所属分类

滤波补偿配件

产品描述

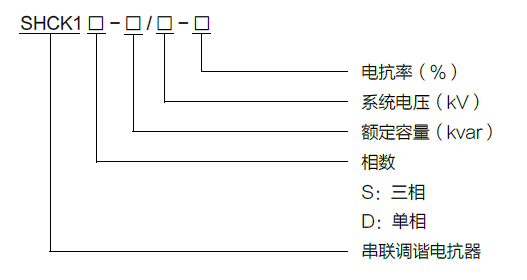

型号说明

产品特点

该产品分为三相、单向两种，均为铁芯干式
铁芯采用优质低损耗冷轧硅钢片，经高速冲床冲剪，具有毛刺小，规则均匀、叠片整齐美观，运行低温升低噪音
线圈采用优质绝缘导线，经专用机器绕制，具有平整度好，外形美观的优点
电抗器装配过程中，所有夹件经过防腐蚀处理，关键夹件采用无磁材料，并经预烘- 真空浸漆- 热烘固化等流程，使滤波电抗器线圈
及铁芯牢固成为一体，大大减少了运行时温升及噪声，有效提高了滤波电抗器的品质
滤波电抗器体积小、重量轻、外形美观、接线方便等优点

使用环境

海拔高度：不超过2000 米
环境温度：-25℃ ~+45℃
相对湿度：不超过80%
安装环境：周围无有害气体；无易燃易爆物品；周围环境应有良好的通风条件，如装在柜内，应加装通风设备

性能参数

可用于400V~690V 电力系统中
额定绝缘水平3kV/min
绝缘等级：H 级，噪声≤ 30dB，过载能力≤ 1.35 倍或工频加谐波合成电流方均根值为1.2 倍额定电流内连续工作
电抗器各部位的温升限值：铁芯不超过85K；线圈温升不超过120℃（电阻法）
电抗值线性度：在1.8 倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95
对于每相电抗值的偏差，不应超过三相平均电抗值的±2%
电抗器的中间线圈可放入温度监控装置

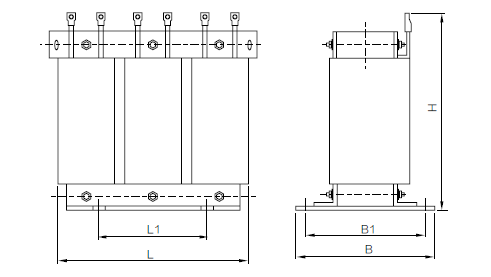

外形示意图

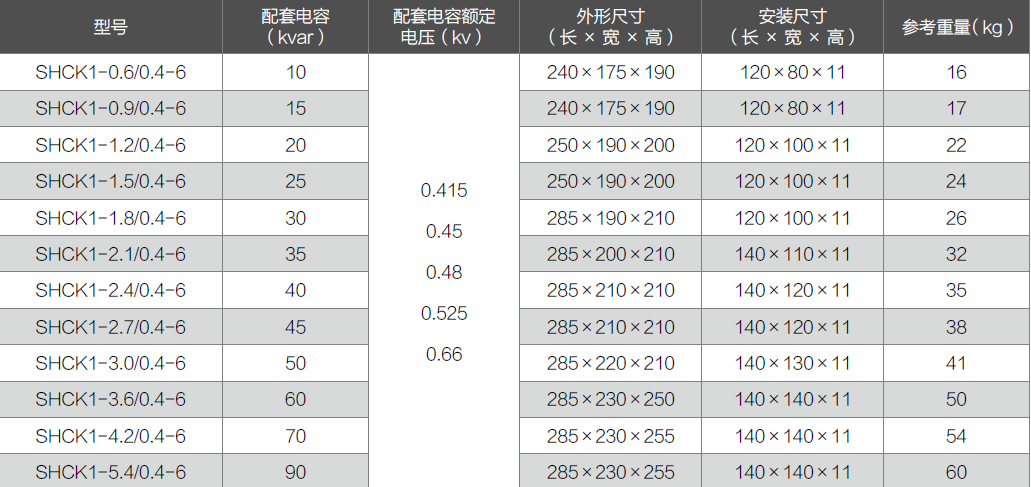

技术参数

注：表格参数仅为常规型号的参考数据，具体参数以出厂产品为准；尺寸为单面上下出线方式；
设计温升的工频额定电流下≤ 45k；过载能力：工频额定电流1.35 倍。
