SHTBB 高压并联电容补偿装置
产品名称
SHTBB 高压并联电容补偿装置
所属分类
产品描述
产品特点
采用优质全膜电力电容器，采用新的设计理念- 延伸箔及无焊接连接、激光切割铝箔技术和独有的专用专利技术，体积小，可靠性高，寿命长，损耗小，运行温升低。
抗干扰能力强，自动化程度高，操作方便并具有前大的显示功能及全面的统计功能，具有自动控制、手动操作、远方控制多种工作方式。具有良好的人机界面，大屏幕显示菜单，实时显示运行参数及故障信息；具有RS-485 通讯接口，实现四遥功能。
由多路等容或差容电容器组进行投切，可根据总补偿量灵活分组，补偿精度高、冲击小，能获得最大的无功补偿效果。
装置可根据不同的变电站运行方式：双边并列运行、双边分列运行、一变或二变独立运行、单变运行，控制装置进行自动控制，控制方式灵活，用户根据需要自行选择。
装置具有过电压保护、过电流保护、欠电压保护、电压（电流）不平衡保护、谐波保护等多重保护功能，用户根据需要自行选择。装置可实时显示工作电压、工作电流、有功功率、功率因数等。
装置的实际电容和额定电容之差不超过额定值0~10%，装置的任何两线路端子之间的最大值和最小值电容之比不超过1.02。
装置允许在工频1.1 倍额定电压下长期运行；并允许在由于过电压和高次谐波造成的有效值1.3 倍额定电流的稳态过电流下连续运行。
可针对用户的实际情况设计补偿方案。
抗干扰能力强，自动化程度高，操作方便并具有前大的显示功能及全面的统计功能，具有自动控制、手动操作、远方控制多种工作方式。具有良好的人机界面，大屏幕显示菜单，实时显示运行参数及故障信息；具有RS-485 通讯接口，实现四遥功能。
由多路等容或差容电容器组进行投切，可根据总补偿量灵活分组，补偿精度高、冲击小，能获得最大的无功补偿效果。
装置可根据不同的变电站运行方式：双边并列运行、双边分列运行、一变或二变独立运行、单变运行，控制装置进行自动控制，控制方式灵活，用户根据需要自行选择。
装置具有过电压保护、过电流保护、欠电压保护、电压（电流）不平衡保护、谐波保护等多重保护功能，用户根据需要自行选择。装置可实时显示工作电压、工作电流、有功功率、功率因数等。
装置的实际电容和额定电容之差不超过额定值0~10%，装置的任何两线路端子之间的最大值和最小值电容之比不超过1.02。
装置允许在工频1.1 倍额定电压下长期运行；并允许在由于过电压和高次谐波造成的有效值1.3 倍额定电流的稳态过电流下连续运行。
可针对用户的实际情况设计补偿方案。

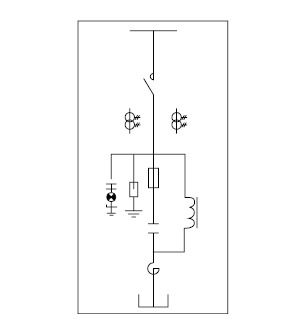

设备一次方案图
典型排列图

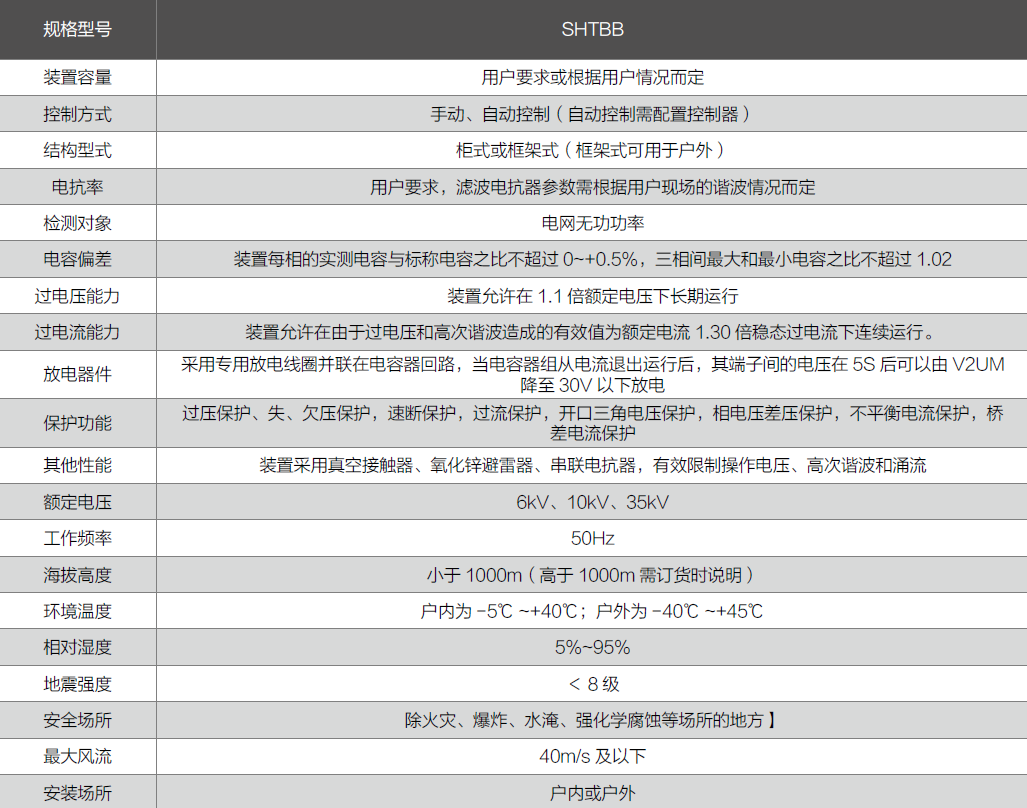

技术参数

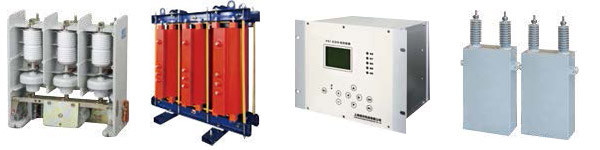

装置主要组成元件
并联电容器：
并联电容器是联电容器是并补装置的核心部件，产生容性无功功率，其他部件都是为了让它安全、充分发挥作用而配置的。
串联/ 滤波电抗器：
装置采用串联电抗器，串联在电容器回路中，用于抑制高次谐波，降低合闸涌流，减少谐波对电容器的危害。对于滤波型装置，正对特定次数的谐波，通过匹配电抗器与电容器的电抗率，设置特定次数的滤波回路，吸收谐波电流，达到滤波效果。
真空接触器：
合闸时触头没有弹跳，分闸时没有重击穿，可频繁操作，用于自
动投切用。
放电线圈：
装置设备放电线圈直接并接于电容器两端，放电性能能满足脱开电源后在规定时间内将电容器组上剩余电压自额定电压的峰值降至50V 以下。氧化锌避雷器：装置采用氧化锌避雷器并接在线路上，以限制投切电容器组所引起的操作过电压，和其他过电压对电容器的伤害。
熔断器：
熔断器分别串联在每台电容器上，当电容器内部故障时熔断器能够可靠使熔丝退出故障电容器。组织故障进一步发展，同时借助熔断器尾部的弹出给出明显的故障点标记。
保护装置：
为防止系统出现异常伤及电容器和及时切除故障容器以组织事态扩大而设置。
控制器：
综合考虑无功功率大小，功率因数和电压范围，利用先进的开关和调节手段，自动合理控制电容器投切，以满足电网无功功率供需平衡，改善供电电压质量，减少电能损耗，达到提高供电电压质量，提高功率因数，降低系统损耗的目的。
其他零件部件：
除了上述主要部件外，不同装置中还有柜体（柜架）、支柱绝缘子、连接母线、围栏等。
订货须知
订货时请提供一次接线图、平面布置图、设备排列图
订货时应写明自动投切高压并联电容器装置的型号、规格、电压等级、容量等，
最好注明进线方式。除注明总的容量外，还须注明分组的容量。
要求柜体尺寸、颜色及其他具体技术要求
订货时应写明自动投切高压并联电容器装置的型号、规格、电压等级、容量等，
最好注明进线方式。除注明总的容量外，还须注明分组的容量。
要求柜体尺寸、颜色及其他具体技术要求
SHTBB 高压并联电容补偿装置典型应用方案
一次接线图
外型示图
