ZN63A(VS1)-12侧装式户内高压真空断路器
产品名称
产品描述
一、产品介绍：
ZN63A(VS1)-12侧装式户内高压真空断路器是三相交流50Hz，额定电压为12kv的户内装置，可供工矿、企业、发电厂及变电站作电气设施的控制和保护之用。本产品符合标准GBl984《交流高压断路器》、JB3855《3.6～40.5kV户内交流高压真空断路器》、DL403《10～35kV户内高压真空断路器订货技术条件》和IEC56《交流高压断路器》的有关规定。
ZN63A(VS1)-12侧装式户内高压真空断路器既可装入手车式开关柜，也可装入固定式开关柜。本断路器具有寿命长、缩护简单、无污染、无爆炸危险、噪音低等优点，并且适应于频繁操作等比较苛刻的工作条件。
二、使用条件
1、周围空气温度上限不高于+40℃、下限不低于-10℃(允许在-30℃储运)：
2、海拔不超过1000m地区，产品使用在7.2kV系统中时，适用海拔可提高达3000m；
3、相对湿度：日平均值不大于95％，月平均值不大于90％；
4、饱和蒸汽压：日平均值不大于2.2×103MPa，月平均值不大于1.8×1 03MP孤在湿度期内温度急降时，可能凝露；
5、安装地点应无经常性的剧烈震动；
6、周围空气应不受腐蚀性或可燃性气体，水蒸汽的明显污染；
7、安装场所应保持干燥、清洁；
8、地震烈度不超过8度。

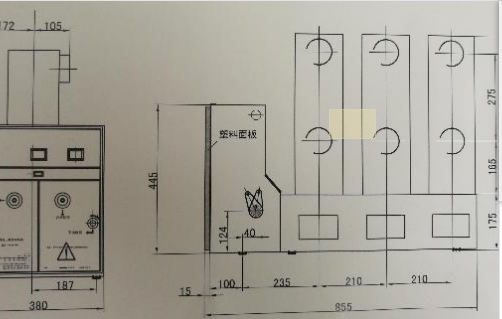

三、ZN63A(VS1)-12/侧装式户内高压真空断路器型号表：
四、ZN63A(VS1)-12/侧装式户内高压真空断路器参数表：
1. 断路器主要技术参数:
2.断路器的主回路电阻值见表:
ZN63A(VS1)-12侧装式户内高压真空断路器是三相交流50Hz，额定电压为12kv的户内装置，可供工矿、企业、发电厂及变电站作电气设施的控制和保护之用。本产品符合标准GBl984《交流高压断路器》、JB3855《3.6～40.5kV户内交流高压真空断路器》、DL403《10～35kV户内高压真空断路器订货技术条件》和IEC56《交流高压断路器》的有关规定。
ZN63A(VS1)-12侧装式户内高压真空断路器既可装入手车式开关柜，也可装入固定式开关柜。本断路器具有寿命长、缩护简单、无污染、无爆炸危险、噪音低等优点，并且适应于频繁操作等比较苛刻的工作条件。
二、使用条件
1、周围空气温度上限不高于+40℃、下限不低于-10℃(允许在-30℃储运)：
2、海拔不超过1000m地区，产品使用在7.2kV系统中时，适用海拔可提高达3000m；
3、相对湿度：日平均值不大于95％，月平均值不大于90％；
4、饱和蒸汽压：日平均值不大于2.2×103MPa，月平均值不大于1.8×1 03MP孤在湿度期内温度急降时，可能凝露；
5、安装地点应无经常性的剧烈震动；
6、周围空气应不受腐蚀性或可燃性气体，水蒸汽的明显污染；
7、安装场所应保持干燥、清洁；
8、地震烈度不超过8度。
三、ZN63A(VS1)-12/侧装式户内高压真空断路器型号表：
| ZN63A(VS1)-12/630-25侧装式 |
| ZN63A(VS1)-12/630-31.5侧装式 |
| ZN63A(VS1)-12/1250-20侧装式 |
| ZN63A(VS1)-12/1250-25侧装式 |
| ZN63A(VS1)-12/1250-31.5侧装式 |
四、ZN63A(VS1)-12/侧装式户内高压真空断路器参数表：
1. 断路器主要技术参数:
| 序号 | 单位 | 数值 | |||||||
| 1 | 额定电压 | kV | 12 | ||||||
| 2 | 额定频率 | Hz | 50 | ||||||
| 3 | 额定绝缘水平 | lminI_频耐受电压 | kV | 42 | |||||
| 雷电；中击耐受电压 | 75 | ||||||||
| 4 | 额定电流 | A | 6301 0001250 | 1600 2000 | 250031 50 | ||||
| 5 | 额定短路开断电流 | 202531.5 | 31.5 40 | 31.5 40 | |||||
| 6 | 额定短路关合电流(峰值) | kA | 50 | 63 | 80 | 80 100 | 80 100 | ||
| 7 | 额定峰值耐受电流 | 50 | 63 | 80 | 80 100 | 80 100 | |||
| 8 | 额定短路耐受电流(有效值) | 31.5 | 31.5 | 40 | 31.5 40 | ||||
| 9 | 额定短路开断电流开断次数 | 次 | 50 | 50 | 30 | 30 | |||
| 10 | 额定短路持续时间 | S | 4 | ||||||
| 11 | 额定操作顺序 | 自动重合闸 | 分-0.3S-合分-180S-合分(额定短路开断电流为31.5kA及以下) | ||||||
| 非自动重合闸 | 分-180S-合分-180S-合分(额定短路开断电流为40kA及以上) | ||||||||
| 12 | 机械寿命 | 次 | 20000 | ||||||
| 13 | 额定单个电容器组开断电流 | A | 630 | ||||||
| 14 | 额定背对背电容器组开断电流 | A | 400 | ||||||
| 额定电流 | 额定短路开断电流 | 单位 | 数值 | |
| 主回路电阻(从断路器 某一相主回路的上、下 触臂端部测量) |
630A | 20kA | kA | ≤55 |
| 1000A | 20kA及25kA | ≤55 | ||
| 1250A | 25kA及31.5kA | ≤55 | ||
| 1600A | 31.5kA及40kA | ≤45 | ||
| 2000A | 31.5kA及40kA | ≤45 | ||
| 2500A | 31.5kA及40kA | ≤40 | ||
| 3150A | 40kA | ≤40 |
