ZN85-40.5KV手车户内高压真空断路器



产品名称
ZN85-40.5KV手车户内高压真空断路器
ZN85-40 5KV 手车户内高压真空断路器适用于三相交流50Hz、40 5kV系统中,可供工矿企业、发电厂及变电站做为分合负电流、过载电流、短路电流之用,并适用于频繁操作场合。


产品描述

一、产品概述

ZN85-40.5KV手车户内高压真空断路器适用于三相交流50Hz、40.5kV系统中,可供工矿企业、发电厂及变电站做为分合负电流、过载电流、短路电流之用,并适用于频繁操作场合。

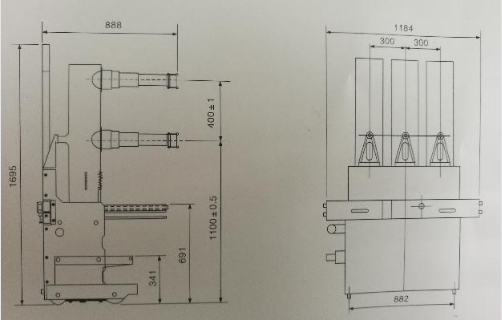

二、结构特点
ZN85-40.5KV手车户内高压真空断路器采用灭弧室在上,机构在下的整体布置的结构,利于调试。
ZN85-40.5KV手车户内高压真空断路器与操作机构采用上下布置结构,有效的降低了断路器的深度、机构设计简单,输出曲线及其性能更适合40.5kV真空断路器的特点和要求。
总体部局合理、美观、简洁、体积小巧、操作灵活,具有电气性能可靠、使用寿命长、检修方便、机构免维护的特点。

三、使用环境
1、周围空气温度:上限<40℃,下限>40℃;
 2、海拔:≤2000mm(若海拔增高,则额定绝缘水平相应提高);
 3、风压:不超过700pa(相当于风速34m/s)
 4、地震烈度:不超过8度;
 5、污秽等级:Ⅳ级;
 6、最大日温差:不超过25°C
 7、相对湿度:日平均不大于95%,月平均不大于90%;
 8、无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。

四、ZN85-40.5KV 手车户内高压真空断路器型号表:
ZN85-40.5KV 630/25 手车
ZN85-40.5KV 630/31.5 手车
ZN85-40.5KV 1250/25 手车
ZN85-40.5KV 1250/31.5 手车
ZN85-40.5KV 1600/25 手车
ZN85-40.5KV 1600/31.5 手车
ZN85-40.5KV 2000/20 手车
ZN85-40.5KV 2000/31.5 手车
ZN85-40.5KV 630/25 手车固封式
ZN85-40.5KV 630/31.5 手车固封式
ZN85-40.5KV 1250/25 手车固封式
ZN85-40.5KV 1250/31.5 手车固封式
ZN85-40.5KV 1600/25 手车固封式
ZN85-40.5KV 1600/31.5 手车固封式
ZN85-40.5KV手车户内高压真空断路器主要技术参数:
序号  项目  单位  参数
1 额定电压  kV 40.5
2 1min工频耐压(有效值) kV 95
3 雷电冲击耐压(峰值) kV 185
4 额定频率 Hz 50
5 额定电流 A 1250,1600,2000
6 额定短时耐受电流 kA 25,31.5
7 额定峰值耐受电流 kA 63,80
8 额定短路持续时间 S 4
9 额定短路开断电流 kA 25,31.5
10 额定短路关合电流 kA 63,80
11 额定操作顺序   0-0.3s-C0-180-C0
12 开断时间 ms <80
13 额定短路开断电流开断次数 20
14 单个电容器组开断电流 A 630
15 背靠背电容器组开断电流 A 400
16 额定操作电压 V -110/-110,220/-220
17 机械寿命 1000
