畅销ZW32-12F/630户外高压智能型高压开关




品名称
畅销ZW32-12F/630户外高压智能型高压开关
ZW32-12/630-20户外高压真空断路器(以下简称真空断路器)为额定电压12KV,三相交流50Hz的户外配电设备。主要用于开断,关合电力系统中的负荷电流,过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用,及农村电网频繁操作的场所。


产品描述

畅销ZW32-12F/630户外高压智能型高压开关
ZW32-12/630-20户外高压真空断路器(以下简称真空断路器)为额定电压12KV,三相交流50Hz的户外配电设备。主要用于开断,关合电力系统中的负荷电流,过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用,及农村电网频繁操作的场所。
断路器详细说明书:
本安装使用说明书规定了断路器的主要技术参数,产品结构,以及操作,安装,使用维护的原理和方法等内容。
ZW32-12/630-20户外高压真空断路器

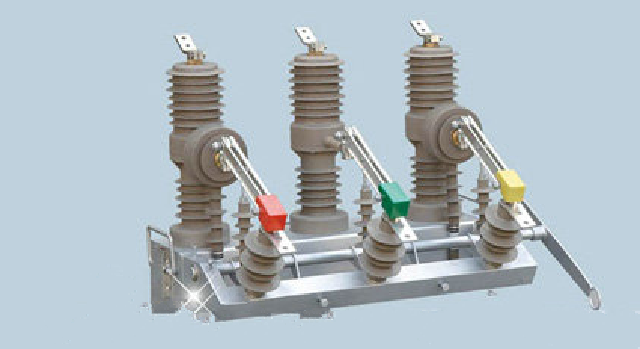

ZW32-12G/630-20户外高压真空断路器-带隔离刀闸
ZW32-12/1250-20户外高压真空断路器
ZW32-12G/1250-20户外高压真空断路器-带隔离刀闸
zw32-12高压断路器引用标准
断路器符合《GB/T11022 高压开关及其控制设备标准的共用技术条件》,《GB1984-89 交流断路器》《GB1985-89 交流高压隔离开关和接地开关》和DL404,IEC56等标准的有关要求。
zw32-12真空断路器使用环境条件
1,海拔高度不超过2000米;
2,周围空气温度:-45℃~ 65℃;日温差:日变化25℃;
3,风速不大于35m/s;
4,无易燃,爆炸危险,化学腐蚀及剧烈震动的场所。
zw32-12真空断路器结构特点
1 该断路器由三相支住,机构箱组成,结构简单明了,三相支柱及电流互感器采用户外环氧树固体或硅橡胶绝缘,具有耐高低温,耐紫外线,耐老化等优点;采用小型化弹簧操动机构,分合闸能耗低,机构传动输出采用主轴滑动方式,无扭力损耗,分合传动件少,可靠性高;电流互感器安装于动端出线,二次采用插拔结构,维护更换方便。
2 装有真空来弧室的高压真空断路器开断性能稳定可靠,具有无燃烧和爆炸危险,安全,免维护,体积小,重量轻(<100kg)和使用寿命长等特点。
3 断路器采用全封闭结构,密封性能好,有防潮,防凝露性能,适应于高温潮湿地区使用。
4 断路器的合,分闸可手动或电动操作及远方操作。可与控制器配套实现配电自动化,也可与重合控制器配合组成重合器。
5 操作机构新颖,简单,动作可靠,体积小,机械寿命可达1万次。
6 断路器的安装方式可采用单杆或双杆座装方式。
zw32-12真空断路器安装,使用及维护
1 开箱后应检查柱上断路器绝缘罩有无损坏,产品铭牌,合格证是否与实物相符。
2 柱上断路器投入运行前,应仔细核对各操作元件的额定电压,额定电流与实际情况是否相符。并用机构所具有的合分闸方式进行试操作,以检查各项指标是否正确。
3 断路器可以分单杆架设,也可双杆架设(如图二,三,四,五所示)。
4 本柱上断路器因其特殊的设计结构确保用户在使用中长期免维护。
5 用户不得随意更换使用与原型号规格不一致的电器元件。
6 操作人员应初步了解机构的性能及安装调整,维护知识,对运行中问题应予以记录,必要时可通知制造厂家。
畅销ZW32-12F/630户外高压智能型高压开关
zw32-12真空断路器运输,验收及贮存
1 运输
运输时必须整台装入封闭的包装箱内加以固定。运输过程中不得翻转,倾斜,需采取防震措施。
2 验收
用户收到柱上断路器后应进行如下工作:
1,检查包装是否损坏
2,对照产品装箱单检查文件是否齐全,附件及备件是否齐全。
3,检查柱上断路器铭牌的技术参数,产品合格证是否符合订货要求。
3 贮存
本柱上断路器应存放在干燥,通风,防潮,防震及防有害气体侵袭的室内,长期存放应定期检查环境是否符合要求。装箱,开箱和保管应在干燥的室内,对产品及各部件要进行核对是否完整和相符。
zw32-12真空断路器订货须知
1 订货时应说明产品的型号(例如断路器的额定开断容量,断路器是否带隔离开关,断路器是否带电流互感器及其数量,辅助电源方式等),名称,数及所需电流互感器的变比等。
2 用户须提出安装方式,选择相应紧固附件。
3 用户须根据使用要求选择相应的功能配置。
