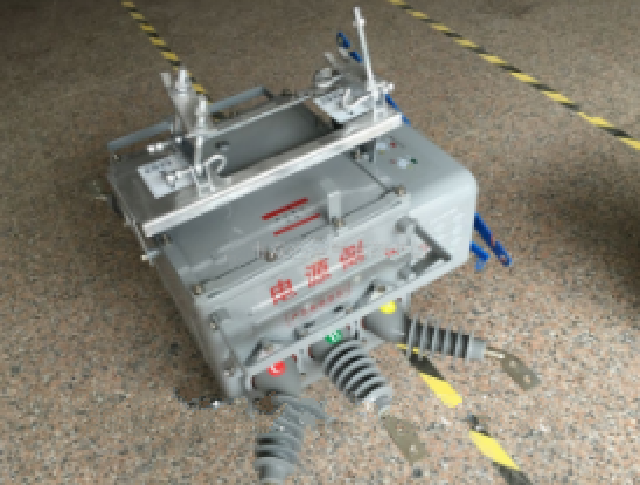

ZW20A-12户外高压真空断路器





产品名称
ZW20A-12户外高压真空断路器
ZW20A-12F型户外用户分界真空断路器是我公司自主研发的一种用户分界开关。它主要由ZW20A-12型户外柱上真空断路器本体和FDR-02故障检测控制器以及外置电压互感器三大部分组成,三者通过航空插座及户外密封控制电缆进行电气连接。


产品描述

一、概述

  10KV架空配电线路T接支线路或末端用户内部发生故障时,因其进线开关保护动作时限与变电站出线开关保护时限配合无法合理整定时,将会造成变电站出线开关跳闸。如果故障性质是永久性的,变电站重合将不成功,则一个中压用户界内的局部事故将使整条10KV配电线路停电。 如若在T接处或用户端(责任分界点)安装一台用户分界开关(俗称看门狗),经过判断确认用户界内发生故障(过流、短路、单相接地等故障),自动将故障隔离,则可以确保非故障区用户正常用电。 ZW20A-12F型户外用户分界真空断路器是我公司自主研发的一种用户分界开关。它主要由ZW20A-12型户外柱上真空断路器本体和FDR-02故障检测控制器以及外置电压互感器三大部分组成,三者通过航空插座及户外密封控制电缆进行电气连接。具有故障检测功能、保护控制功能和通讯功能,能可靠判断、检测界内与界外的毫安级零序电流及相间短路故障电流,实现自动切除单相接地故障和相间短路故障。 ZW20A-12F型户外柱上真空断路器为额定电压为12KV,三相交流50Hz的户外配电设备。它采用真空灭弧和SF6气体作为绝缘介质,箱体采用了引进日本东芝公司VSP5的气体密封、防爆、绝缘结构技术,进出线套管也进行了密封性能改进,整体密封性能优良,内部充入的SF6气体不泄漏,不受外界环境影响;其弹簧操作机构进行了小型化设计和可靠性、稳定性优化,采用直动链条主传动和多级脱扣系统,动作可靠性和稳定性比国内传统的弹簧操作机构提高了好几倍;主回路的轴与套之间的接触采用了内收外张式表链结构,主回路的接触电阻小,温升低。 ZW20A-12F型户外柱上用户高压真空分界断路器是一种免维护产品,是户外高压真空分界断路器中的精品,是本公司综合国内外柱上开关的优缺点,自行研制出来的新产品。
本产品主要符合以下国家标准:
开关部分: GB1984
《高压交流断路器》 GB/T11022-1999
《高压开关设备控制和设备标准的共同技术条件》 控制终端部分: GB/T726-2000 《继电器及装置基本试验方法》 GB/T17626-1998
《电磁兼容试验和测量技术 电快速瞬变脉冲群搞扰度试验》

二、使用环境条件
1、 周围空气温度:-40℃~+40℃;日温差:日温变化不大于25℃; 根据SF6气体物质性质,当环境温度在-40℃时,如箱体内部气压为0.05Mpa,此时SF6仍为气态,保证产品正常工作。(当环境温度-40℃,表压为0.05Mpa时,SF6液化点为-55℃;零表压,SF6液化点不会超过-60℃)。
2、 风速不大于35m/s;
3、 无易燃、爆炸危险、强烈化学腐蚀物(如各种酸、碱或浓烟等)和剧烈振动的场所。
4、 海拔:≯1000m;
5、 覆盖厚度:10mm;
6、 空气污秽程度:IV级;
7、 地震烈度:≯8度;
8、 电网中性点接地方式:中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地。
、主要技术参数
3.1断路器的额定参数见表1

序 号 项 目 单 位 数 值
1 额定电压 KV 12
2 额定频率 Hz 50
3 额定电流 A 630
4 额定短路开断电流 KA 20
5 额定峰值耐受电流(峰值) KA 50
6 额定短时耐受电流(4S) KA 20
7 额定短路关合电流(峰值) KA 50
8 机械寿命次数 10000
9 额定短时开断电流开断次数 30
10 工频耐压(1min):干试(相间、对地/断口) KV 42/48
11 雷电冲击耐受电压(峰值)相间、相对/断口 KV 75/85
12 额定操作顺序 KV 分-0.3s-合分-180s-合分
13 额定操作电压辅助回路额定电压 Kg 220

注:当产品使用场地的海拔超过1000m时,绝缘耐压应按GB/T11022-1999进行相应的修正。
3.2 断路器装配调整参数见表2

序 号 项 目 单 位 数 值
1 触头开距 mm 9+1-0.5
2 触头超行程 mm 3+1-0.5
3 平均分闸速度 m/s 1.2±0.2
4 平均合闸速度 m/s 0.6±0.2
5 触头合闸弹跳时间 ms ≤2
6 箱体内极间中心距离 mm 135
7 箱体外极间中心距离 mm 280
8 三相分闸同期性时差 ms ≤2
9 每极回路直流电阻 µΩ ≤200
10 合闸时间 ms ≤45
11 分闸时间 ms ≤45
12 动触头允许磨损厚度 mm 3
13 合闸时触头压力 N 2000±200
14 SF6气体额定压力(表压) MPa “0”
15 净重 Kg 185

3.3 操作机构主要技术参数
3.3.1 、储能电机:采用直流串激电动机,其技术数据如表3

型号 额定电压(V) 额定功率(W) 正常工作范围 额定电压下储能时间(s)
YJ220-5301BS -220 20 85%~120%额定工作电压 ≥5

3.3.2 、手动储能操作力:采用机构所配储能手柄时最大操作力小于25公斤。
3.3.3 、合闸电磁铁:采用螺管式电磁铁,其线圈技术数据如表4。

额定电压(V) 额定电流(A) 额定功率(W) 20℃时线圈电阻(Ω) 正常工作电压范围
-220 3.9 860 56 65%~110%额定工作电压

3.3.4 分闸电磁铁线圈技术参数,同合闸线圈。
3.4 电流互感器 在断路器的本体内A、C相各配置1只电流互感器,变比600/1,用于相间保护。
3.5 零序电流互感器
在断路器本体内配置零序电流互感器1只,变比20/1,在零序电流0.1~5A区段,有着良好的线性关系,额定负载下(0.1VA)的变比误差小于3%,当零序电流为400A时,二次输出电流不小于5A。
3.6 、操作电源
3.6.1 断路器工作时需要操作电源。操作电流可以外引交流或直流220V电源,但一般是在10KV线路上外置操作电源变压器或电压互感器,以获得交流220V操作电源。
3.6.2 外置操作电源奕压器或电压互感器型号由用户选配,建议选用户外型带熔断器的产品,以方便安装。如外置操作电源变压器或电压互感器不带熔断器,用户还得另行加装户外式熔断器,以保护外置式操作电源变电压器或电压互感器。
3.6.3 操作电源的二次侧熔断器配置,详见发货随机文件。
3.7 控制器技术参数见表5

序号 项 目 单 位 参 数
1 输入工作电压 V AC220
2 输入工作电压频率 HZ 50
3 输入工作电压允许波动范围 % ±20
4 整机功耗 W <10
5 采样相电流一次输入值 A 0~3600 可调
6 采样零序电流一次输入值 0~20
7 电量输入值采样误差 % ±5
8 过流保护一次电流整定范围(二次) A 0~1500 可调
9 速断保护一次电流整定范围(二次) 0~3600 可调
10 过流保护动作延时时间值 ms 0~5000 可调
11 零序保护一次电流整定范围 A 0~20 可调
12 零序保护动作延时时间值 S 0~1200 可调
13 重合闸次数 0~1
14 第一次重合时间 S 0~9.9
15 简单遥控器距离 100
