FZW28-12(VSP5)型户外分界真空负荷开关
产品名称
产品描述
产品参数
一、FZW28-12(VSP5)型户外分界真空负荷开关使用于柱上安装的场合，具有手动和电动操作功能。开关本体采用引进日本东芝公司VSP5-12，本开关为免维护负荷开关。采用真空灭弧和SF6气体作对地及相间绝缘介质。本产品符合：GB3804《高压交流负荷开关》及GBT11022《高压开关设备和控制设备标准的共用技术要求》。本说明描述了柱上真空负荷开关的结构、功能和组装方法。FZW28-12(VSP5)型户外分界真空负荷开关（VSP5-12开关本体与FDR-01控制器）具备故障检测功能，保护控制功能和通讯功能，安装于10KV架空线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。安装点适用于10KV配电线路用户进线的责任分界点处，也可以适用于符合要求的分支线连接处。自动闭锁相间短路故障快速定位故障点自动切除单相接地故障 。
二、使用的环境条件 1） 周围空气温度上限不超过40℃，不限不超过-45℃； 2） 风速不大于35m/s； 3） 海拔不高于1000m，地震烈度不超过8度； 4） 环境湿度：月平均相对湿度不大于90%；日平均相对湿度不大于95%； 5） 覆冰厚度不超过10mm； 6） 安装场所应为无易燃、易爆、化学腐蚀及经常性剧烈振动的场所； 7） 中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地。
三、可选项开关有下列部件可供选择使用。带有联接外部设备（供电设备、信号检测设备）等的控制电缆插座。

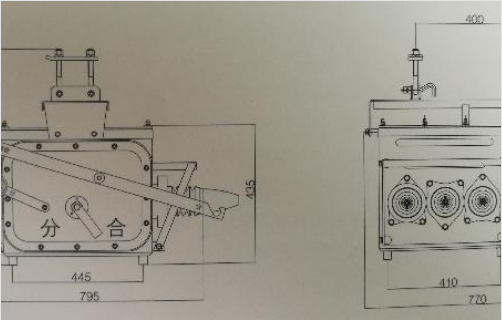

四、开关由外壳、起吊架和主电路联接部分构成的外壳由箱盖、箱体和操动机构封盖组成，并有可靠的密封结构。开关密封结构。开关密封处有一个由防雨垫圈和“O”形密封组成的膜封结构，以便长期使用时保护没有水份，包括雨水进入开关内部。起吊架有四个固定在外部壳体上的起吊螺栓，所以保证开关能够固定在横担上。主电路的联接采用高度可靠的模铸锥型套管，或采用环氧树脂外敷硅胶套管。
五、主要技术参数
二、使用的环境条件 1） 周围空气温度上限不超过40℃，不限不超过-45℃； 2） 风速不大于35m/s； 3） 海拔不高于1000m，地震烈度不超过8度； 4） 环境湿度：月平均相对湿度不大于90%；日平均相对湿度不大于95%； 5） 覆冰厚度不超过10mm； 6） 安装场所应为无易燃、易爆、化学腐蚀及经常性剧烈振动的场所； 7） 中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地。
三、可选项开关有下列部件可供选择使用。带有联接外部设备（供电设备、信号检测设备）等的控制电缆插座。
四、开关由外壳、起吊架和主电路联接部分构成的外壳由箱盖、箱体和操动机构封盖组成，并有可靠的密封结构。开关密封结构。开关密封处有一个由防雨垫圈和“O”形密封组成的膜封结构，以便长期使用时保护没有水份，包括雨水进入开关内部。起吊架有四个固定在外部壳体上的起吊螺栓，所以保证开关能够固定在横担上。主电路的联接采用高度可靠的模铸锥型套管，或采用环氧树脂外敷硅胶套管。
五、主要技术参数
| 序号 | 名 称 | 数 据 | ||
| 1 | 操作方法 | 手动 | ||
| 2 | 额 定 值 | 额定电压 | 12KV | |
| 额定电流 | 630A | |||
| 额定短时耐受电流（4S） | 12.5 16 20 | |||
| 额定关合短路电流（峰值） | 31.5 40 50 | |||
| 额定频率 | 50Hz | |||
| 操作电压 | AC220V(80%~110%) | |||
| 3 | 工频耐压（1min） | 对地 | 42KV | |
| 相间 | 42KV | |||
| 断口 | 48KV | |||
| 二次对地 | 2KV | |||
| 4 | 冲击耐压 （峰值） | 对地 | 75KV | |
| 相间 | 75KV | |||
| 断口 | 84KV | |||
| 5 | 净重 | 185Kg | ||
| 6 | SF6气体额定表压 | 0表压 浓度为93%以上 | ||
| 7 | 操作手柄手动力的测定 | 100~400N | ||
| 8 | 主回路电阻 | ≤500μΩ | ||
| 9 | （一）合闸操作 | 184~220V | 1 合闸时间 120~180ms(220V) 400ms以下（184V） 2 吸合电流（峰值）17A以下 3 弹跳时间不大于6ms | |
| 最低合闸电压 | 120~160V | |||
| （二）分闸操作 | 184~220V | 1 分闸时间 1.5s以下 2 不同期时间30ms以下 | ||
| 10 | 隔离断口与真空弧室合分操作时间差 | 10±2 ms | ||
| 11 | 气密试验（检漏） | 0．2 Mpa表压无漏气 | ||
| 12 | 真空灭弧室触头开距 | 7~9 mm | ||
| 13 | 真空灭弧室触头超距 | 3~3.5 mm | ||
| 14 | 隔离断口开距 | 25~30 mm | ||
| 15 | 隔离断口超距 | 6~13 mm |
||
