ZW32-12型户外高压真空断路器
产品名称
产品描述
ZW32-12型户外高压真空断路器产品详细说明：
ZW32-12型户外高压真空断路器（以下简称断路器）用于交流50HZ，电压10-12KV的三相电力系统，作为分断、关合负荷之用，它具有过载及短路保护功能，满足控制、测量要求、还可实现远方控制、监视等。适用于变电站及工矿企业配电系统中作保护和控制之用及农村电网中频繁操作场所。
【供应ZW32-12/T630-20】户外高压真空断路器带通信功能
1 ZW32-12型户外高压真空断路器技术参数
2 使用环境条件
a.周围空气温度：上限+40℃，下限-30℃
b.海拔≤2000m（若需增高海拔，则额定绝缘水平相应提高）；
c.风压：不超过700pa （相当于风速34m/s）
d.振幅：地震度8度；
e.污秽等级：Ⅲ级
f.最大日温差：不超过25℃
【供应ZW32-12/T630-20】户外高压真空断路器带通信功能
ZW32-12户外真空断路器说明:
ZW32高压真空断/ZW32-12,ZW32-12G户外高压真空断路器/ ZW32-12/630-12.5,/ZW32-12/630-20,/ZW32-12/T630-12.5,/ZW32-12/T630-20,/ZW32-12G/630-12.5,/ZW32-12G/630-20,/ZW32-12G/T630-12.5,/ZW32-12G/T630-20/
ZW32-12系列柱式户外高压真空断路器是三相交流50Hz、额定电压12KV的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。 断路器为全新的小型化设计，全封闭结构，独特的灭弧室封装技术，密封性能好、防潮、防凝露，适用于高温潮湿地区。

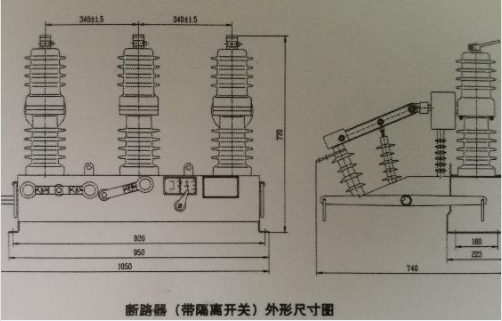

ZW32-12G断路器隔离开关组合电器是由ZW32断路器隔离开关两大部分组成。 ZW32-12M/630-20 ZW32-12M/1000-20 ZW32-12M/1250-25 ZW32-12M永磁高压真空断路器，融合了当今世界最新的永磁机构与环氧树脂整体浇注固态绝缘工艺等先进技术，并采用了真空开断技术，具有电寿命长、开断可靠和长期完全免维护的特点。外绝缘采用进口户外专用型环氧树脂整体浇注而成，具有耐紫外线，防闪络，抗污染等优点。本产品完全无油，无SF6，免维护，不污染环境。采用先进的永磁机构，机械性能稳定可靠；并装有手动分、合闸机构，必要时可现场手动分、合闸操作。该产品具有体积小、重量轻、操作方便、运行可靠、无污染、免维护等诸多优点。
ZW32-24,ZW32-24G户外高压真空断路器 ZW32-24/630－20型户外高压真空柱上干式断路器（以下简称断路器），是额定电压24KV、50HZ交流三相高压配电网中的控制保护设备。主要用于断、关合电力线路中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用。 本断路器采用立柱型、干式结构，绝缘可靠，电寿命长、免维护，特别适用于频繁操作场所的要求。更宜于检修、维护能力不强的农村电网时安装使用。
感谢您关注我们的产品,若您希望获得进一步的了解，如ZW32-12户外真空断路器价格、ZW32-12户外真空断路器规格型号等更多信息，欢迎您随时联络我们，诚邀为您提供最满意的服务!
ZW32-12型户外高压真空断路器（以下简称断路器）用于交流50HZ，电压10-12KV的三相电力系统，作为分断、关合负荷之用，它具有过载及短路保护功能，满足控制、测量要求、还可实现远方控制、监视等。适用于变电站及工矿企业配电系统中作保护和控制之用及农村电网中频繁操作场所。
【供应ZW32-12/T630-20】户外高压真空断路器带通信功能
1 ZW32-12型户外高压真空断路器技术参数
| 序号 | 名称 | 单位 | 数据 | ||
| 1 | 额定电压 | KV | 12 | ||
| 2 | 额定绝缘水平 | 1min工频耐压 | 干试 | 42 | |
| 温试 | 34 | ||||
| 雷电冲击耐压（峰值） | 75 | ||||
| 3 | 额定电流 | A | 630:400:200 | ||
| 4 | 额定短路开断电流 | KA | 20:16:12.5 | ||
| 5 | 额定操作顺序 | 分--0.3--合分--180s-合分 | |||
| 6 | 额定短路开断电流次数 | 次 | 30 | ||
| 7 | 额定短路关合电流（峰值） | KA | 50 | ||
| 8 | 额定峰值耐受电流 | ||||
| 9 | 额定短时耐受电流 | 20 | |||
| 10 | 额定短路持续时间 | S | 4 | ||
| 11 | 分闸时间（分励脱扣） | 最高操作电压 | ms | 20-45 | |
| 额定操作电压 | |||||
| 最低操作电压 | |||||
| 12 | 合闸时间 | ||||
| 13 | 全开断时间 | 25-50 | |||
| ≤100 | |||||
| 14 | 燃弧时间 | ≤20 | |||
| 15 | 机械寿命 | 次 | 10000 | ||
| 16 | 合闸功 | J | 70 | ||
| 17 | 储能电机额定输入功率 | W | ≤40 | ||
| 18 | 额定操作电压及辅助回路额定电压 | V | DC220 | ||
| AC220 | |||||
| 19 | 额定电压下储能时间 | S | <10 | ||
| 20 | 过电流脱扣器 | 额定电流 | A | 5 | |
| 脱扣电流准确度 | % | ±10 | |||
a.周围空气温度：上限+40℃，下限-30℃
b.海拔≤2000m（若需增高海拔，则额定绝缘水平相应提高）；
c.风压：不超过700pa （相当于风速34m/s）
d.振幅：地震度8度；
e.污秽等级：Ⅲ级
f.最大日温差：不超过25℃
【供应ZW32-12/T630-20】户外高压真空断路器带通信功能
ZW32-12户外真空断路器说明:
ZW32高压真空断/ZW32-12,ZW32-12G户外高压真空断路器/ ZW32-12/630-12.5,/ZW32-12/630-20,/ZW32-12/T630-12.5,/ZW32-12/T630-20,/ZW32-12G/630-12.5,/ZW32-12G/630-20,/ZW32-12G/T630-12.5,/ZW32-12G/T630-20/
ZW32-12系列柱式户外高压真空断路器是三相交流50Hz、额定电压12KV的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。 断路器为全新的小型化设计，全封闭结构，独特的灭弧室封装技术，密封性能好、防潮、防凝露，适用于高温潮湿地区。
ZW32-12G断路器隔离开关组合电器是由ZW32断路器隔离开关两大部分组成。 ZW32-12M/630-20 ZW32-12M/1000-20 ZW32-12M/1250-25 ZW32-12M永磁高压真空断路器，融合了当今世界最新的永磁机构与环氧树脂整体浇注固态绝缘工艺等先进技术，并采用了真空开断技术，具有电寿命长、开断可靠和长期完全免维护的特点。外绝缘采用进口户外专用型环氧树脂整体浇注而成，具有耐紫外线，防闪络，抗污染等优点。本产品完全无油，无SF6，免维护，不污染环境。采用先进的永磁机构，机械性能稳定可靠；并装有手动分、合闸机构，必要时可现场手动分、合闸操作。该产品具有体积小、重量轻、操作方便、运行可靠、无污染、免维护等诸多优点。
ZW32-24,ZW32-24G户外高压真空断路器 ZW32-24/630－20型户外高压真空柱上干式断路器（以下简称断路器），是额定电压24KV、50HZ交流三相高压配电网中的控制保护设备。主要用于断、关合电力线路中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用。 本断路器采用立柱型、干式结构，绝缘可靠，电寿命长、免维护，特别适用于频繁操作场所的要求。更宜于检修、维护能力不强的农村电网时安装使用。
感谢您关注我们的产品,若您希望获得进一步的了解，如ZW32-12户外真空断路器价格、ZW32-12户外真空断路器规格型号等更多信息，欢迎您随时联络我们，诚邀为您提供最满意的服务!
