低价供应ZW32M-12户外高压永磁真空




产品名称
低价供应ZW32M-12户外高压永磁真空断路器
ZW32M-12型户外高压永磁真空断路器(以下简称断路器)为额定电压12kV,三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用,及农村电网频繁操作的场所。


产品描述

产品介绍

  ZW32-12M型永磁真空断路器采用了独特设计的永磁机构和高可靠性的智能控制器构成。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用,及农村电网频繁操作的场所。
该型产品采用永磁操作机构进行操作,由于永磁操作机构由永磁体提供保持力,使开关保持在分合闸位置,其机械零件数量少、机械传动链短,从而大大提高了开关的可靠性和机械寿命。本断路器具有体积孝重量轻、防凝露、免维护等特点,能适应较恶劣的气候条件和污秽环境。

1.1使用环境条件

a.周围空气温度:-30℃~+60℃;
b.海拔高度:不超过2000米;
c.风速不超过34m/s;
d.来自开关设备和控制设备外部的振动或地动是可以忽略的;
e.污秽等级:Ⅳ级;
f.储存温度-40℃~+85℃。

2、技术参数

断路器的主要技术参数

序 号 项 目 单 位 数 值
1 额定电压 kV 12
2 额定电流 A 630或1250
3 额定频率 Hz 50
4 工频耐压1min kV 42
5 雷电冲击耐受电流(峰值)相间、对地/断口 kV 75
6 额定短路开断电流 kA 20/25
7 额定短路关合电流(峰值) kA 50
8 额定峰值耐受电流 kA 50
9 4S短时耐受电流 kA 20
10 额定操作循环   分-0.1s-合分-6s-合分-6s合分-60s恢复
11 额定短路电流开断次数 30
12 机械寿命 30000
13 永磁机构控制电压 V DC220



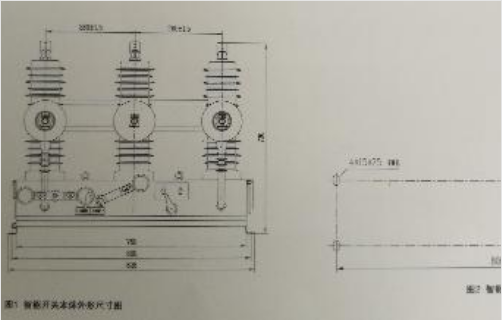

断路器的主要机械参数

序 号 参数名称 单 位 数 据
1 触头开距 mm 9±1
2 触头超行程 mm 2.0±0.5
3 分闸速度 m/s 1.2±0.2
4 合闸速度 m/s 0.6±0.2
5 触头合闸弹跳时间 ms ≤2
6 相间中心距离 mm 340±1.5
7 三相分合闸不同期性 ms ≤2
8 各相导电回路电阻 μΩ 带隔离<120,不带隔离<80
9 合闸时间 ms 25~45
10 分闸时间 ms 20~45
11 重量 Kg 约120
控制器主要技术指标





绝缘电阻 ≥10MΩ
绝缘强度 2.5kV
电压突降和中断 100%、0.5s IEC 1000-4-1
高频干扰 串模 1.5kVP IEC 60870-2-2:1996
共模 2.5kVP IEC 60870-2-2:1996
瞬变脉冲群 4.0kVP,1min IEC 60870-2-2:1996
浪涌干扰 4.0kVP,1min IEC 60870-2-2:1996
静电放电 8kV IEC 60870-2-2:1996
工频磁场 100A/m IEC 1000-4-8
阻尼震荡 100A/m IEC 1000-4-8
冲击电压 5kV,1.2/50μs IEC 60870-2-2:1996

工作电源 AC220V
功耗 ≤10W
频率 50Hz或60Hz


电流互感器 5A,功耗<1.0VA/相
电压互感器 220V,功耗<0.5VA/相
频率 50Hz或60Hz
保护性能参数 速断保护范围 (20%~2000%)ⅹIn 连续可调,分辨率0.01A
过流保护范围 (20%~2000%)ⅹIn 连续可调,分辨率0.01A
过流保护延时 0s~99.99s 连续可调,分辨率0.01s
重合闸次数 0~3次 可自由设置重合次数
重合闸间隔 0s~999.9s 连续可调,分辨率0.1s
防护等级 不锈钢户外壳体 不低于IP55
