户外看门狗真空断路器ZW32-24/630分界开关
产品名称
户外看门狗真空断路器ZW32-24/630分界开关
ZW32-24KV系列户外高压真空断路器为额定电压24kV，三相交流50Hz的户外高压开关设备，主要用来开端关合农网，城网和小型电力系统的负荷电流，过载电流，短路电流。
| 产品名称：zw32-24KV系列户外高压真空断路器 |
| 产品说明： |
| 24KV户外看门狗真空断路器ZW32-24/630分界开关 |
一．概述
ZW32-24KV系列户外高压真空断路器为额定电压24kV，三相交流50Hz的户外高压开关设备，主要用来开端关合农网，城网和小型电力系统的负荷电流，过载电流，短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
ZW32-24KVG是由ZW32-24KV断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用，也可自备电源，有外置PT。
本系列产品的操动机构为CTB型弹簧储能操动机构，分为电动和手动而成。

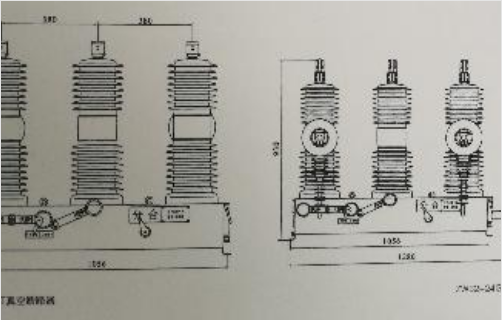

24KV户外看门狗真空断路器ZW32-24/630分界开关
二.主要技术参数
| 序号 |
名称 |
单位 |
数据 |
| 1 |
额定电压 |
kV |
24 |
| 2 |
最高工作电压 |
kV |
24 |
| 3 |
额定电流 |
A |
1250 |
| 4 |
额定短路负载开断电流 |
kA |
25 |
| 5 |
额定短路关合电流（峰值） |
kA |
63
|
| 6 |
额定峰值耐受电流 |
kA |
63 |
| 7 |
额定短时1min耐受电流 |
kA |
25
|
| 8 |
额定绝缘水平 |
工频耐压（干式） |
kV |
79 |
| 雷电冲击耐压（峰值） |
145 |
| 9 |
额定操作顺序 |
|
分—0.3S—合分—180S—合分 |
| 10 |
机构寿命 |
次 |
10000 |
| 11 |
额定短路开断电流开关次数 |
次 |
30 |
| 12 |
操作机构额定合闸电压 |
V |
110,220 |
| 13 |
操作机构额定分闸电压 |
V |
110,220 |
| 14 |
触头开距 |
mm |
13±1 |
| 15 |
超行程（触头弹簧压缩长度） |
mm |
3±1 |
| 16 |
三相分，合闸不同期性 |
ms |
≤2 |
| 17 |
触头合闸弹跳时间 |
ms |
≤3 |
| 18 |
平均分闸速度 |
m/s |
1.4±0.2 |
| 19 |
平均合闸速度 |
m/s |
0.8±0.2 |
| 20 |
分闸时间 |
|
ms |
20-100 |
| 21 |
合闸时间 |
ms |
30-100 |
| 22 |
各相主回路电阻（组合断路器主回路电阻） |
µ Ω |
≤120（≤200） |
| 23 |
动静触头允许磨损累计厚度 |
mm |
3 |
|
