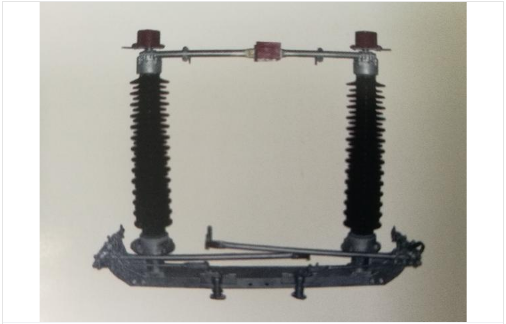

GW4系列户外高压隔离开关
产品名称
产品描述
一、产品概述
GW4-10 15 35/630 2000A型圆棒式隔离系列开关带避雷器、硅橡胶，是我厂针对原GW4隔离开关存在的一系列问题，按现行的国家标准和国际标准改型设计而成的一种新型开关。开关本身带有接地闸刀能有效防止"带电挂地线和带地线合闸"等误操作，操作人员也不必再另接地线。该产品其电气性能和机械性能优良，是现行10-35KV级户外开关的更新产品。
二 、适用范围
开关用于三线交流50Hz电路，供有电压无负荷时分合电路之用。其基本使用条件如下：
（1）海拔高度不超过3000m，环境温度不低于-40℃不高于+40℃。
（2）风速不大于35mm/S，地震烈度不超过8度。
（3）适应于大城市、工矿附近等污秽地区。
（4）不适应于有燃烧和爆炸危险、有剧烈震动和冲动、有严重腐蚀金属和绝缘材料的化学物质的场所。
三、GW4系列户外高压隔离开关数据技术数据：
GW4-10 15 35/630 2000A型圆棒式隔离系列开关带避雷器、硅橡胶，是我厂针对原GW4隔离开关存在的一系列问题，按现行的国家标准和国际标准改型设计而成的一种新型开关。开关本身带有接地闸刀能有效防止"带电挂地线和带地线合闸"等误操作，操作人员也不必再另接地线。该产品其电气性能和机械性能优良，是现行10-35KV级户外开关的更新产品。
二 、适用范围
开关用于三线交流50Hz电路，供有电压无负荷时分合电路之用。其基本使用条件如下：
（1）海拔高度不超过3000m，环境温度不低于-40℃不高于+40℃。
（2）风速不大于35mm/S，地震烈度不超过8度。
（3）适应于大城市、工矿附近等污秽地区。
（4）不适应于有燃烧和爆炸危险、有剧烈震动和冲动、有严重腐蚀金属和绝缘材料的化学物质的场所。
三、GW4系列户外高压隔离开关数据技术数据：
| 型号 | 额定电压（千伏） | 额定电流（A） | 极限通过电流峰（KA） | 5秒稳定电流（KA） |
| GW4-10带（W） 防污型 |
10 | 220A | 10 | 5 |
| 400A | 20 | 10 | ||
| 600A | 50 | 14 | ||
| 1000A | 80 | 21.5 | ||
| 1600A | 90 | 25 | ||
| GW4-15 | 15 | 200A | 15 | 5 |
| 400A | 25 | 10 | ||
| 600A | 50 | 14 | ||
| 1250A | 80 | 21.5 | ||
| GW4-35 | 35 |
400A | 30 | 10 |
| GW4-35D | 600A | 50 | 14 | |
| GW4-10ⅢD带（W）防污型 | 630A | 56 | 15 | |
| 1000A | 80 | 21.5 | ||
| 1250A | 90 | 23 | ||
| 2000A | 104 | 45 | ||
| GW4-60 | 60 |
600A | 50 | 14 |
| GW4-60D | 1000A | 80 | 21.5 | |
| GW4-110 | 110 |
600A | 50 | 14 |
| GW4-110D | 1000A | 80 | 21.5 | |
| GW4-220 | 220 |
630A | 50 | 14 |
| GW4-220D | 1250A | 80 | 21.5 |
