GW5-40.5系列户外隔离开关
产品名称
产品描述
一、产品概述
GW5-40.5系列户外隔离开关为交流50Hz的户外高压电路电器设备。额定电压等级有40.5KV、72.5KV和126KV。供高压线路在负载情况下进行开合以及被检修高压母线、断路器等电气设备与带电的高压线进行电气隔离之用，也可用于开、合小的电容或电感电流。
本系列户外隔离开关满足GB1985《交流高压隔离开关与接地开关》、IEC129《交流隔离开关与接地开关》以及GB/11022《高压开关设备和控制标准的共用技术要求》等标准的相关规定。
二、产品介绍
GW5系列户外隔离开关是电力系统最常用的设备之一，主要作用是在设备或线路检修时隔离高压，以保证安全。它不能断开负荷电流和短路电流，应与断路器配合使用，在停电时先分断路器后分隔离开关，送电时先合隔离开关后合断路器。

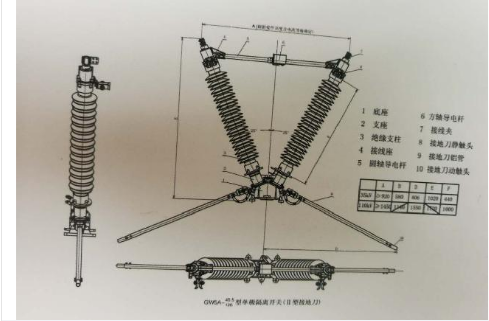

GW5系列户外隔离开关属双柱V型水平开启式，各单级都由基座、支柱绝缘子、出线座及触头等部分组成，由50°夹角的两个支座，支柱绝缘子两个支柱绝缘瓷瓶相互夹角地安装在基座两端地轴承上，且与基座垂直。主到点部分分别安装在两支柱绝缘瓶上方，随支柱绝缘瓶作约90°转动。
三、使用条件
1、海拔高度1000-3000m；
2、环境温度不高于+40℃，不低于-30℃，高寒地区-40℃；
3、风压度不超过8度；
4、地震烈度不超过8度；
5、安装场所应无频繁的剧烈震动；
6、交通型安装场所应无严重影响隔离隔离开关绝缘和导电能力的气体、蒸汽、化学性沉积、盐雾、灰尘及其它爆炸性，侵蚀性物质；
7、防污型适用于严重污秽地区，但不应有引起火灾及爆炸等物质。
四、GW5系列户外交流高压隔离开关技术参数：
GW5-40.5系列户外隔离开关为交流50Hz的户外高压电路电器设备。额定电压等级有40.5KV、72.5KV和126KV。供高压线路在负载情况下进行开合以及被检修高压母线、断路器等电气设备与带电的高压线进行电气隔离之用，也可用于开、合小的电容或电感电流。
本系列户外隔离开关满足GB1985《交流高压隔离开关与接地开关》、IEC129《交流隔离开关与接地开关》以及GB/11022《高压开关设备和控制标准的共用技术要求》等标准的相关规定。
二、产品介绍
GW5系列户外隔离开关是电力系统最常用的设备之一，主要作用是在设备或线路检修时隔离高压，以保证安全。它不能断开负荷电流和短路电流，应与断路器配合使用，在停电时先分断路器后分隔离开关，送电时先合隔离开关后合断路器。
GW5系列户外隔离开关属双柱V型水平开启式，各单级都由基座、支柱绝缘子、出线座及触头等部分组成，由50°夹角的两个支座，支柱绝缘子两个支柱绝缘瓷瓶相互夹角地安装在基座两端地轴承上，且与基座垂直。主到点部分分别安装在两支柱绝缘瓶上方，随支柱绝缘瓶作约90°转动。
三、使用条件
1、海拔高度1000-3000m；
2、环境温度不高于+40℃，不低于-30℃，高寒地区-40℃；
3、风压度不超过8度；
4、地震烈度不超过8度；
5、安装场所应无频繁的剧烈震动；
6、交通型安装场所应无严重影响隔离隔离开关绝缘和导电能力的气体、蒸汽、化学性沉积、盐雾、灰尘及其它爆炸性，侵蚀性物质；
7、防污型适用于严重污秽地区，但不应有引起火灾及爆炸等物质。
四、GW5系列户外交流高压隔离开关技术参数：
| 额定电压（KV） | A | A1 | H | E | C | D |
| 40.5 | 1200 | 1075 | 1070 | 1400 | 240 | 300 |
| 72.5 | 1600 | 1285 | 1295 | 2200 | 240 | 300 |
| 126 | 2000 | 1660 | 1695 | 3000 | 240 | 300 |
| 项目 | 单位 | 参数 | |||||||||||
| 额定电压 | KV | 40.5 | 72.5 | 126 | |||||||||
| 额定绝缘水平 | 1min工频耐受电压 | 对地 | KV | 95 | 140 | 230 | |||||||
| 断口 | KV | 115 | 160 | 245 | |||||||||
| 额定雷电冲击耐受电压（峰值） | 对地 | KV | 185 | 325 | 550 | ||||||||
| 断口 | KV | 215 | 375 | 630 | |||||||||
| 额定频率 | Hz | 50 | |||||||||||
| 额定电流 | A | 630 | 1250 | 1600 | 2000 | ||||||||
| 额定短时耐受电流 | KA | 20 | 1250 | 40 | 40 | ||||||||
| 额定峰值耐受电流 | KA | 50 | 31.5 | 100 | 100 | ||||||||
| 额定短路持续时间主刀/地刀 | S | 4/2 | |||||||||||
| 额定端子机械负荷 | 水平纵向负荷 | N | 750 | 1000 | |||||||||
| 水平横向负荷 | N | 500 | 750 | ||||||||||
| 垂直力 | N | 750 | 1000 | ||||||||||
| 爬电距离 | mm | 10131256 | 1813、2248 | 3150、3906 | |||||||||
| 机械寿命 | 次 | 2000 |
|||||||||||
