YBM(P)-12系列预装式变电站
产品名称
YBM(P)-12系列预装式变电站
YBM-12系列预装式变电站，是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置，用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。
产品描述
产品概述

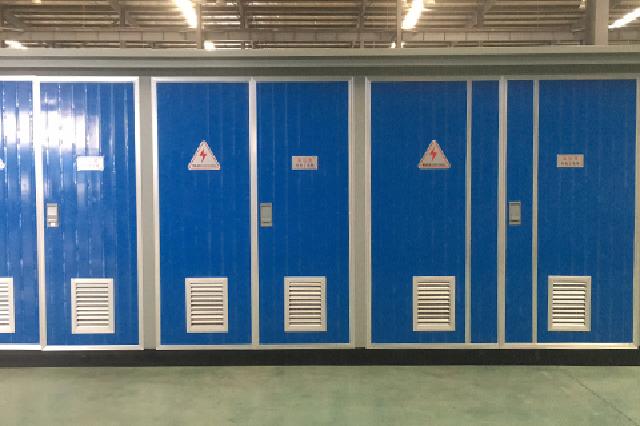

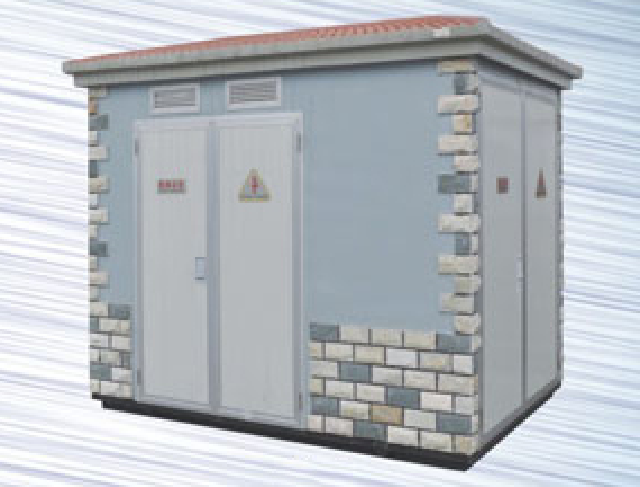

YBM(P)-12系列预装式变电站是将高压电器设备、变压器、低压电器设备等装入一个可移动全密封、防凝露的箱体内，同时在工厂内进行安装，调试完毕后送抵变电站现场。由于实现了变电站建设的工厂化，变电站现场工作只需做好设备相应的基础及进出线的联接，即可很快实现送电，因此变电站实现了无控制室、无开关室、无电缆沟。
工作条件
注：特殊使用条件，订货时与我厂协商解决。
结构特点
采用自然通风和强迫通风两种方式。使通风冷却良好。变压器室和低压室均有通风道，排风扇有温检装置，按整定温度能自动启动和关闭，保证变压器满足负荷运行。
箱体结构能防止雨水和污物进入，并采用热镀锌彩钢板或防锈铝合金板制作，经防腐处理。具备长期户外使用的条件，确保防腐、防水、防尘性能，使用寿命长，同时外形美观。
工作条件
海拔高度：低于1000m；
周围环境温度最高不超过+40℃,最低不低于-25℃,24小时周期内平均温度不超过+35℃
户外风速不超过35m/s;
空气相对温度不超过90%(+25℃)
地震水平加速度不大于0.4m/S2，垂直加速度不大于0.2m/S2。
无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
注：特殊使用条件，订货时与我厂协商解决。 结构特点
本产品由高压配电装置，变压器及低压配电装置联接而成。分成三个功能隔室，即高压室，变压器室和低压室。高压室功能齐全，高压室由HXGN□-10环网柜组成一次供电系统，可布置成环 网供 电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。变压器可选择S7、S9以及其他低损耗油浸变压器或干式变压器。变压器室设自动强迫风冷系 统及照 明系统，低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量等多种功能，满足用户的不同要求，并方便用户的供 电管理和 提高供电质量。
高压室结构紧凑合理，并且有全面防误操作联锁功能。各室均有自动及强迫照明装置。另外，高、低压室所选用全部元件性能可靠、操作方便，使产品运行安全可靠、操作维护方便。
采用自然通风和强迫通风两种方式。使通风冷却良好。变压器室和低压室均有通风道，排风扇有温检装置，按整定温度能自动启动和关闭，保证变压器满足负荷运行。箱体结构能防止雨水和污物进入，并采用热镀锌彩钢板或防锈铝合金板制作，经防腐处理。具备长期户外使用的条件，确保防腐、防水、防尘性能，使用寿命长，同时外形美观。
