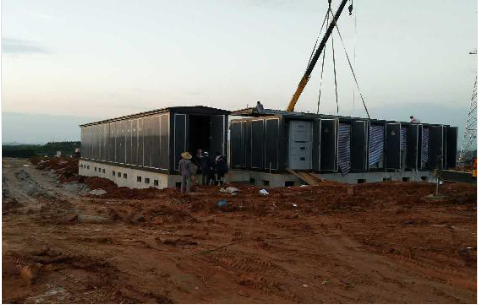

光伏35kv预制舱二次设备预制舱
产品名称
光伏35kv预制舱二次设备预制舱
所属分类
产品描述
1. 预制舱配置一次设备、二次设备；
2. 光伏35kv预制舱二次设备预制舱二次设备预制舱安装方便、快速并网；
3. 光伏35kv预制舱二次设备预制舱占地小、节省土地资源；
4.光伏35kv预制舱二次设备预制舱二次设备预制舱满足全国各地分布式光伏并网要求和规范；
5. 一站式交钥匙工程。
光伏35kv预制舱二次设备预制舱适用于分布式电站并网；
预制舱内辅助控制系统
4.3.1适用环境条件
辅助系统应能在非破坏性自然天气条件下正常运行。
4.3.2舱内辅助系统功能目标
4.3.2.1系统软件采用组态技术，工业实时数据库与关系型数据库结合的数据处理技术；
4.3.2.2配有灵活功能强大的后台支持软件，支持局域网通讯方式，可对舱内辅助系统进行远方撤布防设置，远程控制软件应能显示系统的实时状态（在防、撤防、断电、故障等）。
4.3.2.3系统应有良好的可扩展性能与变电站的图像监视系统、环境监控系统兼容联动；可实现用户权限分级设置；对用户操作有操作日志和报警记录可供查询。
4.3.2.4可以实现安防、消防、视频、环境监控系统融合，集成在一个平台上，实现安防、消防、视频、环境的报警联动、录像等功能。
4.3.2.5有入侵信号产生时，能够实现现场警铃、灯光惊吓，远方报警功能。
4.3.2.6提供开关量接点报警信号并接入保护监控系统。
4.3.2.7网络拓扑图
4.3.3设备选择及汇接
按照监控区域对应的监控内容，需要的设备包括：
舱内球型红外一体化摄像机，对应室内智能小球，每套包含支架电源；
温湿度传感器，RS485输出，每个箱体内温湿度传感器汇总到1个温湿度规范转换器，以太网输出；
水浸传感器，DI输出，汇接于环境监控模块；
风机阀门控制开关，DO输出，汇接于环境监控模块或者综合控制模块，同时采用电流传感器探测风机是否启动；声光报警器，汇接于环境监控模块或者综合控制模块。
智能照明控制，采用DO输出的控制器，汇接于环境监控模块或者综合控制模块，同时采用电流传感器探测照明是否启动；箱内灯光包括照明设备，室外灯光同时包括4套照明灯具。
微正压空调，采用微正压空调规范模块，RS485输入，以太网输出；
火灾报警系统监控：
综合火灾报警系统，应采用二总线制、模块化结构，采用智能网络体系。系统具有自动和手动两种联动控制方式，并能方便地实现手/自动切换。
箱体上的门禁，每套包含刷卡加密码门禁控制器1台，门锁1把，开门按钮1个，门磁传感器1个，以太网输出；
配套设备包括：
辅助系统屏柜，内部设备包括：
视频：DVR、视频服务器等；
规范转换模块，含空调监控、烟感火灾报警系统等；
环境监控模块或者综合控制模块，含环境检测和控制量接入；
综合服务器，运行辅助系统服务端；
操作台，进行系统管理；
网络设备；
电源设备。
声光报警器1套，安装于辅助系统屏内。
综合火灾报警主机屏柜，内部设备包括：
火灾报警主机；
火灾报警控制台；
规范输出模块。
4.3.4现场设备安装要求

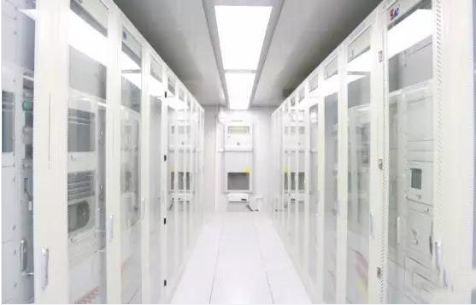

4.3.4.1辅助系统屏柜和综合火灾报警主机屏柜安装在二次预制舱内；
4.3.4.2站端服务器（含液晶显示器、键鼠）、环境数据采集模块、硬盘录像机、交换机等设备全部安装在屏柜内；
4.3.4.3前端摄像机、环境采集传感器等按照监控对象选择安装位置；
4.3.4.4每个屏柜内设置数据、视频采集单元一套，各预制舱体与二次室屏柜之间使用一条网线进行数据传输；
