充馈电一屏式系统

馈电柜
      交流配电:两路三相四线,可自动切换互为备用;
      监控系统:自动管理蓄电池的充放电功能,全汉字大屏幕液晶显示(也可选配彩色触摸屏显示),并且可以实现“遥控、遥测、遥信、遥调”功能;
      馈出回路:可配置28路10A-40A断路器;
      绝缘检测:检测母线绝缘情况(可选配检测支路的绝缘情况);
      降压装置:可选配5级或7级调压装置;
      馈电检测:可选配检测各馈出回路的跳闸信号;
      柜体尺寸:800(W)*600(D)*2260(H)mm(可按要求定制)。

电池柜
      电池巡检:可选配检测每节蓄电池的运行数据;
      电池容量:220V系统:38Ah — 200Ah;
                     110V系统:38Ah — 200Ah;
      柜体尺寸:800(W)*600(D)*2260(H)mm(可按要求定制)。
    系统特点
1、监控系统采用积木式结构,大屏幕液晶显示,全汉化实时显示及操作,人机界面友好;
2、超宽的电压输入范围,电网适应性强,可用于环境相对恶劣的场所;
3、充电模块采用变频自然谐振软开关技术,效率≥94%;
4、系统采用模块化设计,冗余备份性能可靠安全;
5、带电在线拔插技术,维护方便快捷;
6、全自动智能化蓄电池管理功能;
7、RS232/RS485通讯接口,方便与远程监控系统通讯实现“四遥”功能,实现无人值守;
8、支持RTU、CDT、MODBUS三种通讯规约。
     技术参数

项目名称 技术参数
额定输入电压 380VAC±20%
电网频率 50Hz±10%
功率因素 ≥0.95%(满负荷输出)
额定输出电压 220VDC、110VDC
额定输出电流 10~200A
稳压精度 ≤±0.5%
稳流精度 ≤±0.5%
纹波系数 ≤±0.1%
可闻噪音 ≤50dB
冷却方式 智能温控型风冷、自然冷却
工作方式 连续长期运行
绝缘强度 >10MΩ、2kVAC一分钟无闪络,无击穿
蓄电池容量 7Ah、10Ah、12Ah、20Ah、24Ah、38Ah、50Ah、65Ah、80Ah、90Ah、100Ah、120Ah、150Ah、200Ah
使用环境
1、环境温度:-10℃~+50℃;
2、相对湿度:≤95%(20±5℃);
3、海拔高度:≤3000m;
4、灰    尘:≤5mg/m3;
5、地震烈度:不超过8度;
6、安装垂直倾斜度: 不超过5°;
7、微控制器抗噪声: 1000V 1μs脉冲1分钟;
8、设备限在室内工作,且通风良好;
9、室内应无腐蚀金属和破坏绝缘的有害气体;
10、无强电磁场干扰与剧烈振动。

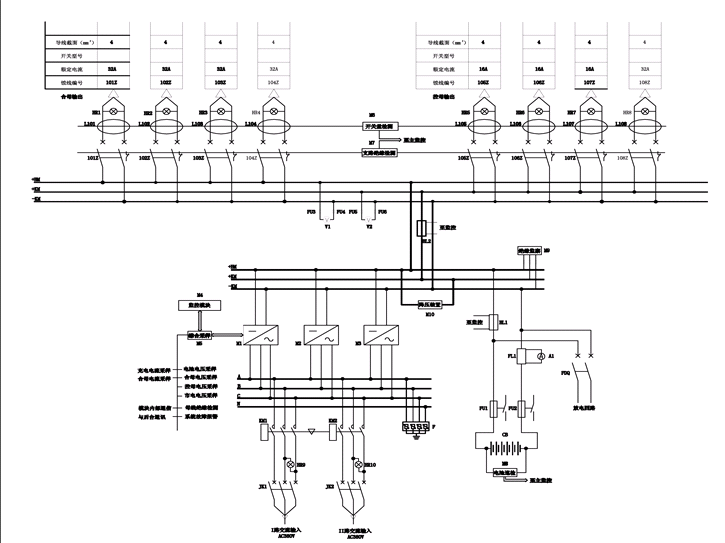

    接线方式
