双充双电式系统

充电柜
      交流配电：两路三相四线，可自动切换互为备用；
      监控系统：自动管理蓄电池的充放电功能，全汉字大屏幕液晶显示（也可选配彩色触摸屏显示），并且可以实现“遥控、遥测、遥信、遥调”功能；
      降压装置：可选配5级或7级调压装置；
      柜体尺寸：800（W）*600（D）*2260（H）mm（可按要求定制）。

馈电柜
      馈出回路：可按照用户要求灵活选配断路器的品牌、容量及数量；
      绝缘检测：检测母线或各输出回路的绝缘情况；
      馈电检测：可选配检测各馈出回路的跳闸信号；
      柜体尺寸：800（W）*600（D）*2260（H）mm（可按要求定制）。

电池柜
      电池巡检：可选配检测每节蓄电池的运行数据；
      电池容量：220V系统：100Ah以上；
110V系统：100Ah以上；
      柜体尺寸：800（W）*600（D）*2260（H）mm（可按要求定制）、
   系统特点
1、监控系统采用积木式结构，大屏幕液晶显示，全汉化实时显示及操作，人机界面友好；
2、超宽的电压输入范围，电网适应性强，可用于环境相对恶劣的场所；
3、双组充电系统、监控系统、双组电池，确保各段母线供电更加可靠；
4、充电模块采用变频自然谐振软开关技术，效率≥94%；
5、系统采用模块化设计，冗余备份性能可靠安全；
6、带电在线拔插技术，维护方便快捷；
7、全自动智能化蓄电池管理功能；
8、RS232/RS485通讯接口，方便与远程监控系统通讯实现“四遥”功能，实现无人值守；
9、支持RTU、CDT、MODBUS三种通讯规约。
技术参数

项目名称	技术参数
额定输入电压	380VAC±20%
电网频率	50Hz±10%
功率因素	≥0.95%(满负荷输出)
额定输出电压	220VDC、110VDC
额定输出电流	10～800A
稳压精度	≤±0.5%
稳流精度	≤±0.5%
纹波系数	≤±0.1%
可闻噪音	≤50dB
冷却方式	智能温控型风冷、自然冷却
工作方式	连续长期运行
绝缘强度	＞10MΩ、2kVAC一分钟无闪络，无击穿
蓄电池容量	7Ah、10Ah、12Ah、20Ah、24Ah、38Ah、50Ah、65Ah、80Ah、90Ah、100Ah、120Ah、150Ah、200Ah、250Ah、300Ah、500Ah、800Ah、1000Ah、1500Ah、……

使用环境
1、环境温度：-10℃～+50℃；
2、相对湿度：≤95%（20±5℃）；
3、海拔高度：≤3000m；
4、灰尘：≤5mg/m3；
5、地震烈度：不超过8度；
6、安装垂直倾斜度: 不超过5°；
7、微控制器抗噪声: 1000V 1μs脉冲1分钟；
8、设备限在室内工作，且通风良好；
9、室内应无腐蚀金属和破坏绝缘的有害气体；
10、无强电磁场干扰与剧烈振动。

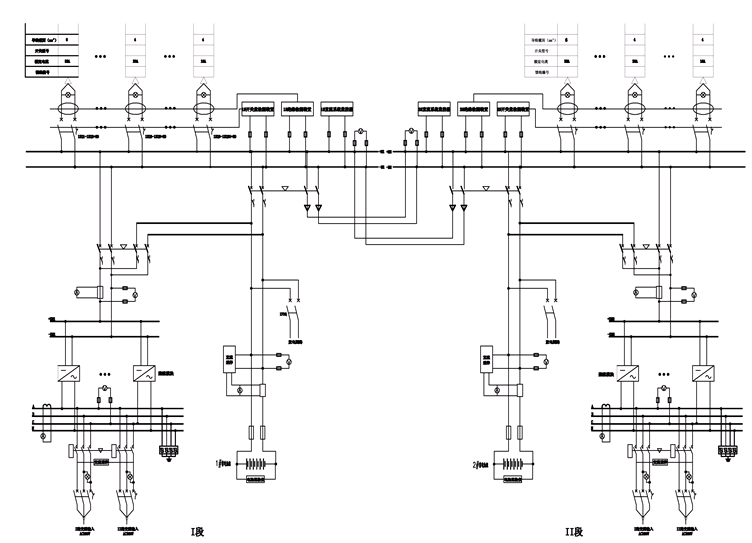

接线方案
